PN25
耀希达凯（Yoshitake）GD-27GS 是一款直动式减压阀，专为空气及其他非危险性流体设计。它采用 JIS 10K FF 法兰连接，并具备压力平衡结构，能够使二次压力保持在恒定的水平，不受一次压力波动的影响。接液部件采用不锈钢制造，具有良好的耐腐蚀性，并且具备低噪声设计的特点。
公称直径在 20A 到 50A 范围内的型号内置了 40 目过滤器，而 65A 到 100A 口径则无内置过滤器。产品配有压力表连接口（JIS Rc 1/4 或 R1/8）。
特点
- 接液部件由耐腐蚀不锈钢材料制造。
- 低噪声设计。
- 压力平衡结构使二次压力保持在恒定的水平，不受一次压力影响。
- 上部容易拆卸，简化了维护和检查工作。
- 结构紧凑、重量轻，在管道上易于操作处理。
- 可提供氟橡胶（FKM）型，适用于含油介质。
规格参数
| 规格参数 | 参数值 |
|---|---|
| 型号 | GD-27GS |
| 适用流体 | 空气、其他非危险性流体 |
| 一次压力 | 1.0 MPa 以下 |
| 二次压力 | (A) 0.05 - 0.35 MPa (B) 0.30 - 0.70 MPa |
| 最小差压 | 0.05 MPa |
| 最大减压比 | 10 : 1 |
| 适用流体温度 | 5 - 90 °C |
| 阀体材质 | 铸造不锈钢 |
| 阀座材质 | 铸造不锈钢 / 不锈钢 |
| 阀瓣材质 | EPDM |
| 膜片材质 | EPDM |
| 连接方式 | JIS 10K FF 法兰盘型 |
WARNING
当应用于含油气体时，请与制造商联系。对于含油介质，请使用氟橡胶材质的阀瓣和膜片，否则阀瓣和膜片可能会损坏。
尺寸与重量
| 公称直径 | L (mm) | H (mm) | H1 (mm) | 重量 (kg) |
|---|---|---|---|---|
| 20A | 160 | 170 | 41 | 3.9 |
| 25A | 160 | 170 | 41 | 4.8 |
| 32A | 200 | 224 | 57 | 8.0 |
| 40A | 200 | 224 | 57 | 8.3 |
| 50A | 220 | 239.5 | 61 | 10.8 |
| 65A | 220 | 329 | 77 | 20.6 |
| 80A | 230 | 345 | 82 | 22.0 |
| 100A | 270 | 412 | 94 | 34.5 |
性能图表
流量特性曲线
偏差 (Offset)
| 压力范围 | 二次压力范围 | 偏差 |
|---|---|---|
| A | 0.05 - 0.35 MPa | 0.05 MPa 或以下 |
| B | 0.30 - 0.70 MPa | 0.10 MPa 或以下 |

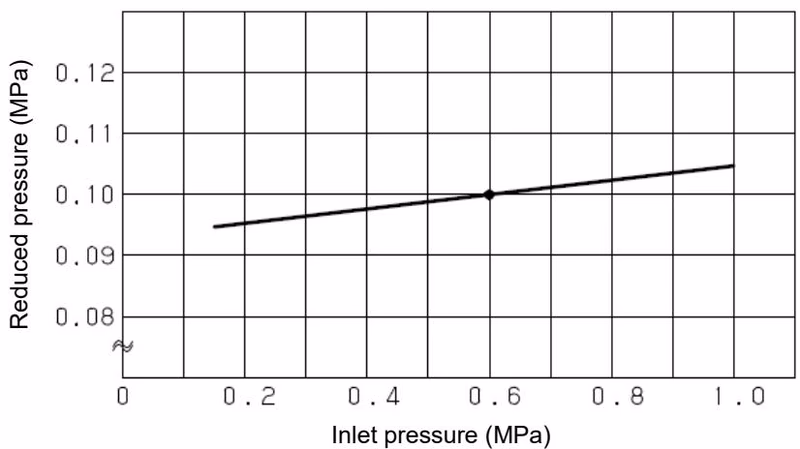

压力特性曲线
该图显示了当设定二次压力为 0.1 MPa，一次压力在 0.15 MPa 至 1.0 MPa 之间变化时二次压力的波动情况。

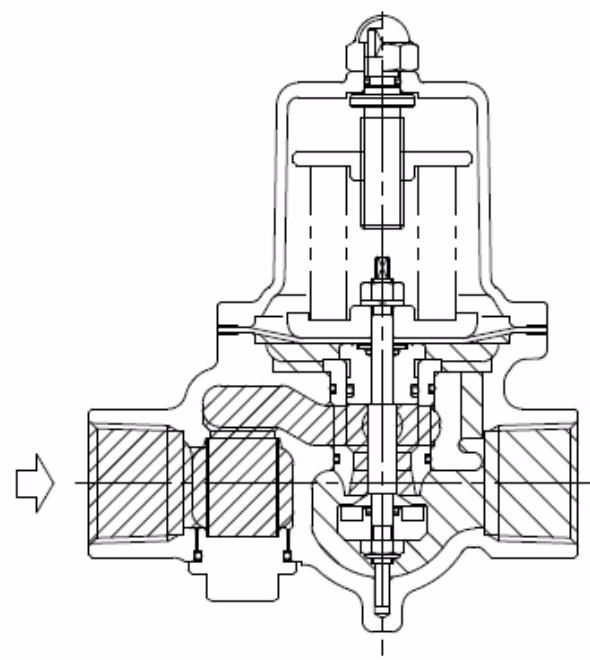

内部结构与工作原理
调节螺钉压缩调节弹簧，向下推压膜片，并打开与其直接相连的阀瓣。从一次侧进入的流体从阀瓣的上部流出至二次侧，同时作为二次侧压力直接作用在膜片上。

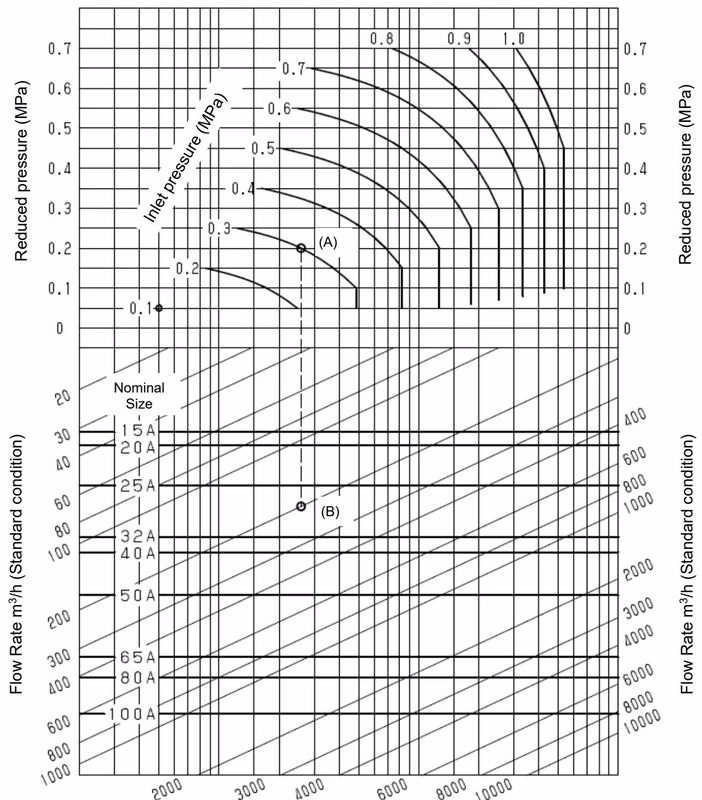

规格选择
额定 Cv 值
| 公称直径 | 15A | 20A | 25A | 32A | 40A | 50A | 65A | 80A | 100A |
|---|---|---|---|---|---|---|---|---|---|
| 额定 Cv 值 | 2 | 2.3 | 3.5 | 6 | 7 | 11 | 21 | 26 | 38 |
安装说明
管道配置示例
管道安装的方向可以为水平或垂直任意一种。
安装注意事项
- 将产品安装到管道中之前，请务必清除管道中的异物和水垢。
- 65A 至 100A 口径的产品，请务必在其入口侧安装过滤器（建议使用 40 目或以上）。
- 在产品的出口侧安装用于设备保护的安全溢流阀。
- 请务必在产品的入口侧和出口侧安装压力表。
- 如果安装了快速启闭阀（如电磁阀），请将其放置在距产品至少 3 米的位置。
调节步骤
- 关闭减压阀入口侧和出口侧的截止阀，并利用旁通管路充分吹扫流体。
- 缓慢全开入口侧截止阀，并稍微打开出口侧截止阀以使少量流体流过。
- 拆下六角袋形螺母，一边观察出口侧的压力表，一边旋转调节螺钉。
- 向右（顺时针）旋转调节螺钉可提高二次压力。
- 向左（逆时针）旋转调节螺钉可降低二次压力。
- 缓慢全开出口侧截止阀。
- 调节完成后，拧紧六角袋形螺母。
故障排除
| 故障现象 | 原因 | 解决方法 |
|---|---|---|
| 二次压力达不到设定值 | 1. 工作压力不当。 2. 流量对应公称直径过小。 3. 压力调节不当。 4. 内置过滤器堵塞。 5. 压力表损坏。 | 1. 修正工作压力。 2. 更换为合适口径的型号。 3. 重新调节压力。 4. 清洗过滤器。 5. 更换压力表。 |
| 出口侧压力异常升高 | 1. 阀瓣与阀座之间夹杂异物，或表面有划痕。 2. O型圈损坏。 3. 膜片损坏。 4. 旁通管路的截止阀有泄漏。 | 1. 拆卸并清除异物，如部件有划痕则更换。 2. 更换 O 型圈。 3. 更换膜片。 4. 维修或更换截止阀。 |
| 异常噪声 | 1. 系统的规格对应口径过大。 2. 减压比过大或超过最大压差。 3. 快速启闭阀距离产品过近。 | 1. 更换为合适口径的型号。 2. 分两级减压。 3. 尽可能保持安全距离。 |
维护保养
请定期清洗过滤器，每年至少一至两次。水垢等沉积物过多会降低流量。 橡胶件建议更换周期：
- 三年： 膜片、阀瓣、相关 O 型圈
- 五年： 其他密封 O 型圈
