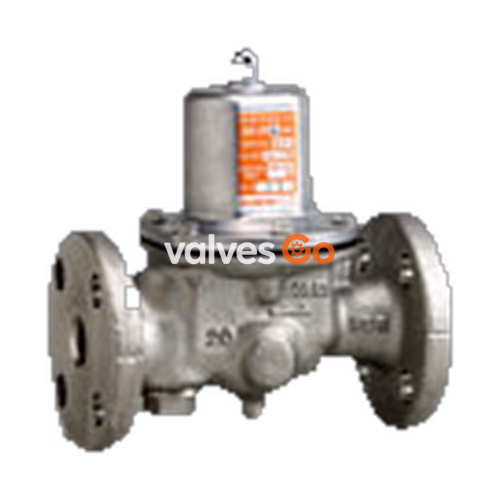

Редукционный клапан Ёситакэ (Yoshitake) GD-27GS прямого действия предназначен для воздуха и других неопасных текучих сред. Он имеет фланцевое соединение JIS 10K FF и конструкцию с балансировкой давления, которая поддерживает постоянное давление на выходе независимо от колебаний входного давления. Смачиваемые детали изготовлены из нержавеющей стали, обеспечивающей повышенную коррозионную стойкость. Также клапан отличается конструкцией с низким уровнем шума.

Модели с номинальным диаметром от 20A до 50A оснащены встроенным сетчатым фильтром (40 меш), тогда как диаметры от 65A до 100A поставляются без фильтра. Предусмотрен порт для подключения манометра (JIS Rc 1/4 или R1/8).

Особенности

• Смачиваемые детали изготовлены из нержавеющей стали.
• Пониженный уровень шума.
• Конструкция с балансировкой давления поддерживает заданное давление на выходе независимо от перепадов на входе.
• Простота технического обслуживания благодаря легкому доступу к верхнему узлу.
• Компактность и малый вес облегчают монтаж на трубопроводе.
• Доступно исполнение с уплотнениями FKM (фторкаучук) для сред, содержащих масла.

Технические характеристики

Параметр	Значение
Модель	GD-27GS
Рабочая среда	Воздух, другие неопасные жидкости и газы
Входное давление	Не более 1.0 МПа
Давление на выходе	(A) 0.05 - 0.35 МПа (B) 0.30 - 0.70 МПа
Мин. перепад давления	0.05 МПа
Макс. коэффициент редукции	10 : 1
Рабочая температура	5 - 90 °C
Материал корпуса	Литая нержавеющая сталь
Материал седла клапана	Литая нержавеющая сталь / Нержавеющая сталь
Материал диска	EPDM
Материал мембраны	EPDM
Присоединение	Фланцевое JIS 10K FF

WARNING

При использовании с газами, содержащими масло, свяжитесь с производителем. Для масляных сред используйте диск и мембрану из фторкаучука. В противном случае эти детали могут быть повреждены.

Габариты и вес

Номинальный диаметр	L (мм)	H (мм)	H1 (мм)	Вес (кг)
20A	160	170	41	3.9
25A	160	170	41	4.8
32A	200	224	57	8.0
40A	200	224	57	8.3
50A	220	239.5	61	10.8
65A	220	329	77	20.6
80A	230	345	82	22.0
100A	270	412	94	34.5

Рабочие характеристики

Характеристики расхода

Отклонение (Offset)

Диапазон давления	Диапазон давления на выходе	Отклонение
A	0.05 - 0.35 МПа	0.05 МПа или менее
B	0.30 - 0.70 МПа	0.10 МПа или менее

Характеристики давления

На графике показано изменение выходного давления при колебаниях входного давления от 0.15 МПа до 1.0 МПа (при установленном давлении на выходе 0.1 МПа).

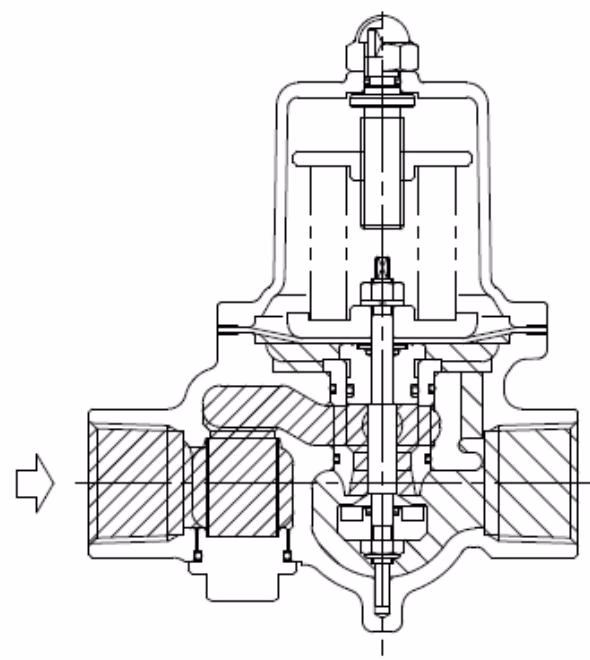

Внутренняя структура и принцип действия

Регулировочный винт сжимает пружину, давит вниз на мембрану и открывает диск, который с ней связан. Среда с первичной стороны протекает на вторичную и одновременно воздействует на мембрану как давление вторичной стороны.

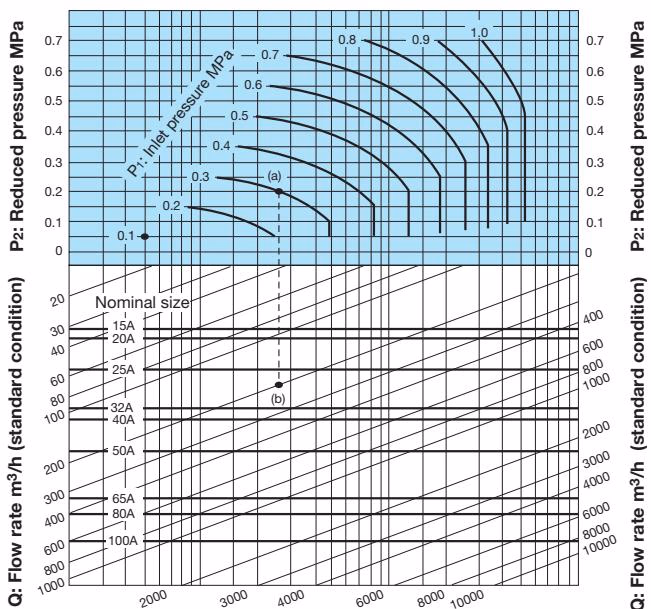

Выбор номинального размера

Номинальное значение Cv

Номинальный диаметр	15A	20A	25A	32A	40A	50A	65A	80A	100A
Значение Cv	2	2.3	3.5	6	7	11	21	26	38

Монтаж

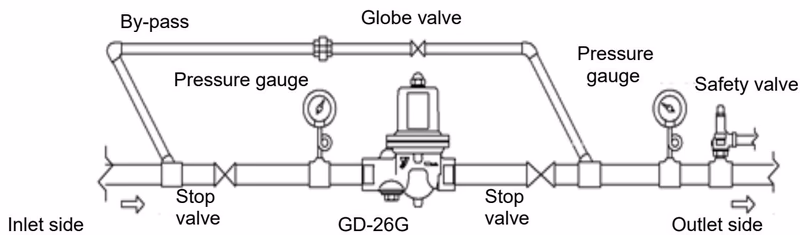

Пример трубопровода

Изделие можно устанавливать как горизонтально, так и вертикально.

Меры предосторожности при монтаже

• Перед установкой удалите из трубопровода посторонние частицы и окалину.
• Обязательно установите сетчатый фильтр на входе для диаметров 65A - 100A (рекомендуется 40 меш и выше).
• Установите предохранительный клапан на выходе для защиты оборудования.
• На входе и выходе клапана должны быть установлены манометры.
• Быстродействующие клапаны (например, электромагнитные) должны находиться на расстоянии не менее 3 метров от редуктора.

Процедура настройки

1. Закройте запорные клапаны на входе и выходе. Продуйте трубопровод через байпасную линию.
2. Медленно полностью откройте запорный клапан на входе и слегка приоткройте запорный клапан на выходе.
3. Снимите колпачковую гайку и вращайте регулировочный винт, следя за показаниями манометра на выходе.
   • Вращение по часовой стрелке увеличивает давление.
   • Вращение против часовой стрелки уменьшает давление.
4. Медленно полностью откройте запорный клапан на выходе.
5. По завершении настройки затяните колпачковую гайку.

Устранение неполадок

Неисправность	Причина	Устранение
Выходное давление не достигает заданного значения	1. Неправильное рабочее давление. 2. Мал номинальный диаметр. 3. Неправильная настройка. 4. Засорен встроенный фильтр. 5. Поврежден манометр.	1. Скорректируйте рабочее давление. 2. Замените на клапан нужного размера. 3. Повторно отрегулируйте. 4. Очистите фильтр. 5. Замените манометр.
Аномальное повышение давления на выходе	1. Инородные частицы или царапины между диском и седлом. 2. Повреждено уплотнительное кольцо. 3. Повреждена мембрана. 4. Утечка через байпасный клапан.	1. Удалите посторонние предметы, замените поврежденные детали. 2. Замените уплотнительное кольцо. 3. Замените мембрану. 4. Отремонтируйте/замените байпасный клапан.
Аномальный шум	1. Слишком большой размер для системы. 2. Слишком большой коэффициент редукции. 3. Рядом находится быстродействующий клапан.	1. Замените клапан на правильный размер. 2. Используйте двухступенчатое редуцирование. 3. Увеличьте расстояние до быстродействующего клапана.

Техническое обслуживание

Регулярно очищайте фильтр (не реже 1-2 раз в год). Обилие накипи снижает расход. Рекомендуемые сроки замены деталей:

• Три года: Мембрана, уплотнительные кольца, диск
• Пять лет: Остальные уплотнительные кольца
