PN25
耀希达凯（Yoshitake）GD-27S-NE 是一款专为冷水和热水应用设计的直动式、内部检测膜片减压阀。该阀门采用坚固的铸造不锈钢阀体和 FKM（氟橡胶）阀瓣，确保耐用性并实现零阀门泄漏。它利用压力平衡结构，无论一次压力如何波动，都能保持恒定的二次压力，在工业和商业供水系统中具有极高的可靠性。
特点
- 接液部件采用防腐材料制成，不会出现锈水。
- 获得 JWWA 认证（符合日本水道协会标准）。
- 低噪声设计。
- 压力平衡结构可保持二次压力恒定，不受一次压力的影响。
- 采用密闭式结构，即使膜片损坏或破裂，也能将流体保持在阀内。
- 从上部拆卸即可进行维护和检查，非常简便。
- 紧凑轻巧的设计使管道安装工作更加容易。
规格
| 规格参数 | 参数值 |
|---|---|
| 适用流体 | 冷水和热水 |
| 一次压力 | 1.0 MPa 以下 |
| 二次压力 | (A) 0.05-0.35 MPa, (B) 0.3-0.7 MPa |
| 最小差压 | 0.05 MPa |
| 最大减压比 | 10:1 |
| 适用流体温度 | 5-90°C |
| 阀体材质 | 铸造不锈钢 |
| 阀座材质 | 铸造不锈钢 |
| 阀瓣材质 | FKM（氟橡胶） |
| 膜片材质 | EPDM |
| 连接方式 | JIS 10K FF 法兰盘型 |
INFO
20A 至 50A 口径内置过滤器（40 目）。65A 至 100A 口径无内置过滤器。压力表连接口径为 JIS Rc 1/4。
尺寸和重量
| 公称直径 | L (mm) | H (mm) | H1 (mm) | 重量 (kg) |
|---|---|---|---|---|
| 20A | 160 | 170 | 41 | 3.9 |
| 25A | 160 | 170 | 41 | 4.8 |
| 32A | 200 | 224 | 57 | 8.0 |
| 40A | 200 | 224 | 57 | 8.3 |
| 50A | 220 | 239.5 | 61 | 10.8 |
| 65A | 220 | 329 | 77 | 20.6 |
| 80A | 230 | 345 | 82 | 22.0 |
| 100A | 270 | 412 | 94 | 34.5 |
额定流量
阀门之前和之后的差压为 0.15 MPa 以上。如果阀门之前和之后的差压小于 0.15 MPa，请参考流量图表。
| 公称直径 | 20A | 25A | 32A | 40A | 50A | 65A | 80A | 100A |
|---|---|---|---|---|---|---|---|---|
| 额定流量 L/min | 40 | 60 | 100 | 150 | 250 | 300 | 450 | 700 |

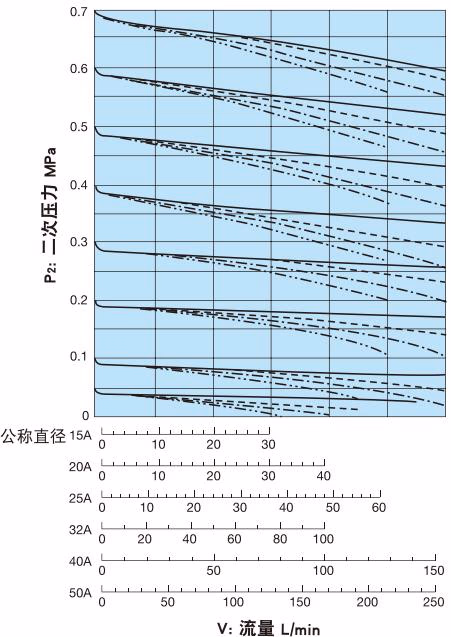

流量图表 (15A 至 50A)
安装与操作
WARNING
- 当产品用于高温流体时，请勿徒手触摸产品，以免烫伤。
- 在将产品安装到管道中之前，务必清除管道内的异物和水垢。
- 务必在公称直径 65A 至 150A 的产品入口侧安装过滤器。
管道安装示例
TIP
在产品出口侧安装用于设备保护的安全泄压阀。务必在产品的入口和出口侧安装压力表，以进行正确的压力调整。
结构与部件
主要部件包括铸造不锈钢阀体、FKM 阀瓣、EPDM 膜片以及由合金钢调节弹簧控制的压力平衡结构。
