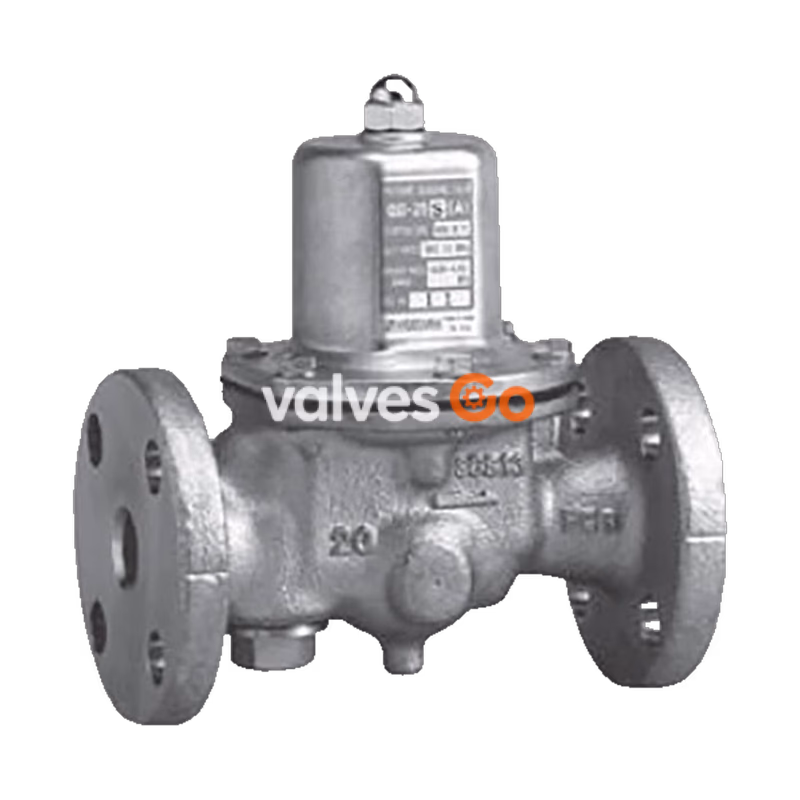

Ёситакэ (Yoshitake) GD-27S-NE — это мембранный редукционный клапан прямого действия с внутренним измерением давления, предназначенный для систем холодного и горячего водоснабжения. Этот клапан оснащен прочным корпусом из литой нержавеющей стали и диском из FKM (фторкаучука), что обеспечивает долговечность и нулевую утечку. В нем используется конструкция баланса давления для поддержания постоянного редуцированного давления независимо от колебаний давления на входе, что делает его высоконадежным для промышленных и коммерческих систем.

Особенности

• Детали, контактирующие со средой, изготовлены из коррозионностойкого материала для предотвращения появления ржавчины в воде.
• Сертификация JWWA (соответствие Японскому закону о водоснабжении).
• Сниженный уровень шума во время работы.
• Конструкция баланса давления поддерживает редуцированное давление на постоянном уровне, не подвергаясь влиянию давления на входе.
• Закрытая конструкция удерживает жидкость внутри даже при повреждении или разрыве мембраны.
• Техническое обслуживание и осмотр легко проводятся путем простой разборки с верхней стороны.
• Компактная и легкая конструкция облегчает монтаж трубопроводов.

Технические характеристики

Характеристика	Значение
Рабочая среда	Холодная и горячая вода
Давление на входе	Не более 1.0 МПа
Редуцированное давление	(A) 0.05-0.35 МПа, (B) 0.3-0.7 МПа
Минимальный перепад давления	0.05 МПа
Максимальное передаточное отношение	10:1
Рабочая температура	5-90°C
Материал корпуса	Литая нержавеющая сталь
Материал седла клапана	Литая нержавеющая сталь
Материал диска клапана	FKM (фторкаучук)
Материал мембраны	EPDM
Присоединение	Фланцевое JIS 10K FF

INFO

Изделия с номинальным диаметром от 20A до 50A оснащены встроенным сетчатым фильтром (40 меш). От 65A до 100A не имеют встроенного фильтра. Порт для подключения манометра — JIS R1/4.

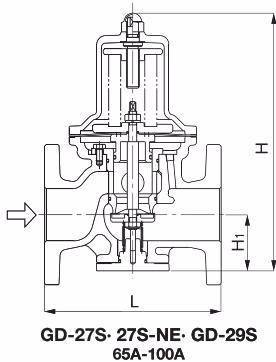

Размеры и вес

Номинальный диаметр	L (мм)	H (мм)	H1 (мм)	Вес (кг)
20A	160	170	41	3.9
25A	160	170	41	4.8
32A	200	224	57	8.0
40A	200	224	57	8.3
50A	220	239.5	61	10.8
65A	220	329	77	20.6
80A	230	345	82	22.0
100A	270	412	94	34.5

Номинальный расход

Перепад давления до и после клапана составляет не менее 0.15 МПа. Если перепад давления меньше 0.15 МПа, обратитесь к графикам расхода.

Номинальный диаметр	20A	25A	32A	40A	50A	65A	80A	100A
Номинальный расход л/мин	40	60	100	150	250	300	450	700

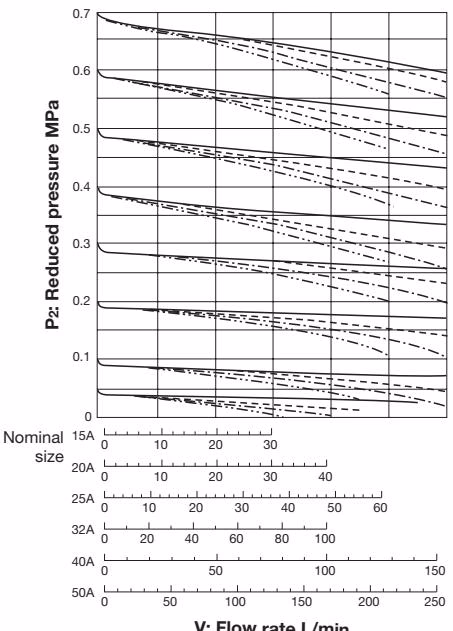

График расхода (от 15A до 50A)

Установка и эксплуатация

WARNING

• Когда изделие используется для горячих жидкостей, не прикасайтесь к нему голыми руками.
• Перед установкой изделия в трубопровод обязательно удалите посторонние вещества и окалину из трубопровода.
• Обязательно установите сетчатый фильтр на стороне входа изделия с номинальным диаметром от 65A до 100A.

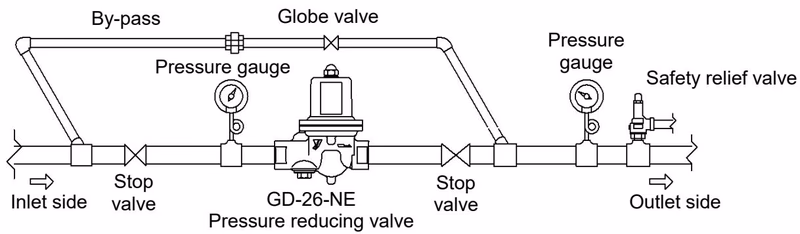

Пример трубопровода

TIP

Установите предохранительный клапан для защиты оборудования на стороне выхода изделия. Обязательно установите манометры на входе и выходе изделия для правильной настройки давления.

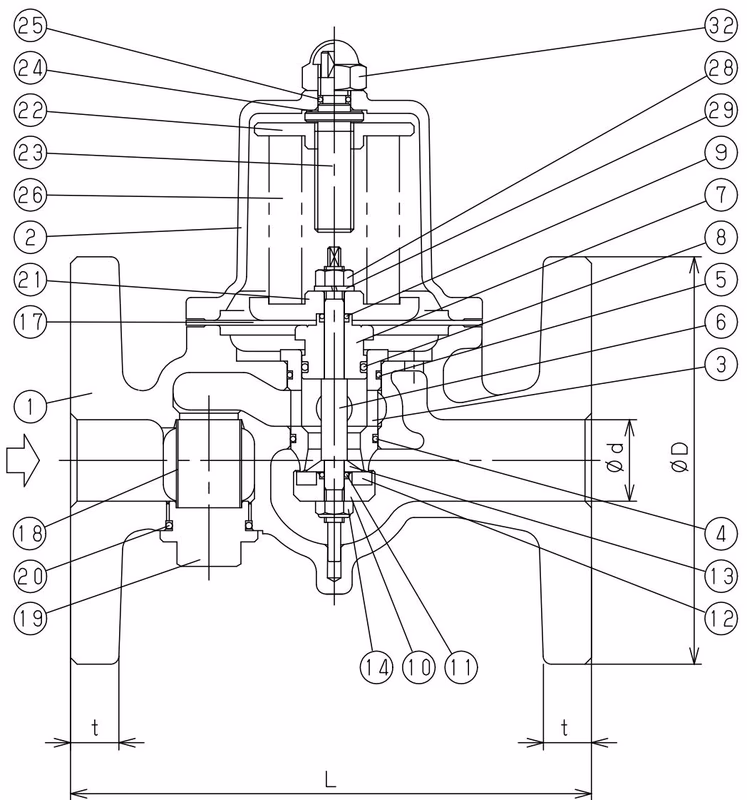

Структура и компоненты

Ключевые компоненты включают корпус из литой нержавеющей стали, диск клапана из FKM, мембрану из EPDM и конструкцию баланса давления, регулируемую пружиной из легированной стали.
