耀希达凯 (Yoshitake) GD-45P 和 GD-45 是适用于蒸汽系统的紧凑轻巧型减压阀。它们结构简洁，易于维护，适用于高达 2.0 MPa 的一次压力。GD-45P 型号配有 PPS 树脂手柄，无需工具即可调节压力，两种型号均采用外压式波纹管压力传感部件，工作性能优良，并内置 60 目滤网，防止阀瓣和阀座沾染污垢。
特点
- 小巧轻便。
- 结构简洁，易于维护。
- 适用于一次压力到 2.0 MPa 为止的系统。
- 内置滤网（60目）防止阀瓣和阀座沾染污垢。
- 压力传感部件使用外压式波纹管，工作性能优良。
- 通过手柄操作调节压力，无需工具 (GD-45P)。
规格
| 型号 | GD-45P / GD-45 |
|---|---|
| 适用流体 | 蒸汽 |
| 一次压力 | 2.0 MPa 以下 |
| 二次压力 | (A) 0.02-0.1 MPa (弹簧色:黄) (B) 0.05-0.4 MPa (弹簧色:蓝) (C) 0.35-1.0 MPa (弹簧色:黄绿) |
| 最小差压 | 0.05 MPa |
| 最大减压比 | 10:1 |
| 最高温度 | 220°C |
| 阀座泄漏量 | 额定流量的0.1%以下 |
| 阀体材质 | 球墨铸铁 |
| 阀瓣、阀座材质 | 不锈钢 |
| 波纹管材质 | 磷青铜 |
| 连接方式 | JIS Rc 螺纹型 |
手柄材质
GD-45P 的手柄材质为 PPS 树脂 (聚苯硫醚)。
尺寸与重量

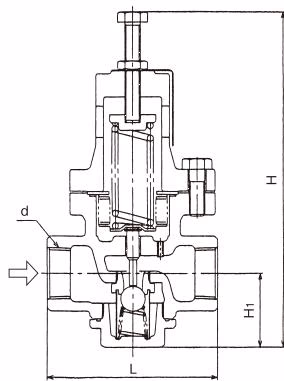

GD-45
| 公称直径 | d | L | H1 | H | 重量 (kg) |
|---|---|---|---|---|---|
| 15A | Rc 1/2 | 111 | 47 | 216 | 3.2 |
| 20A | Rc 3/4 | 111 | 47 | 216 | 3.2 |
| 25A | Rc 1 | 111 | 47 | 216 | 3.2 |
GD-45P
| 公称直径 | d | L | H1 | H | 重量 (kg) |
|---|---|---|---|---|---|
| 15A | Rc 1/2 | 111 | 47 | 213 | 3.2 |
| 20A | Rc 3/4 | 111 | 47 | 213 | 3.2 |
| 25A | Rc 1 | 111 | 47 | 213 | 3.2 |
公称直径选择图表

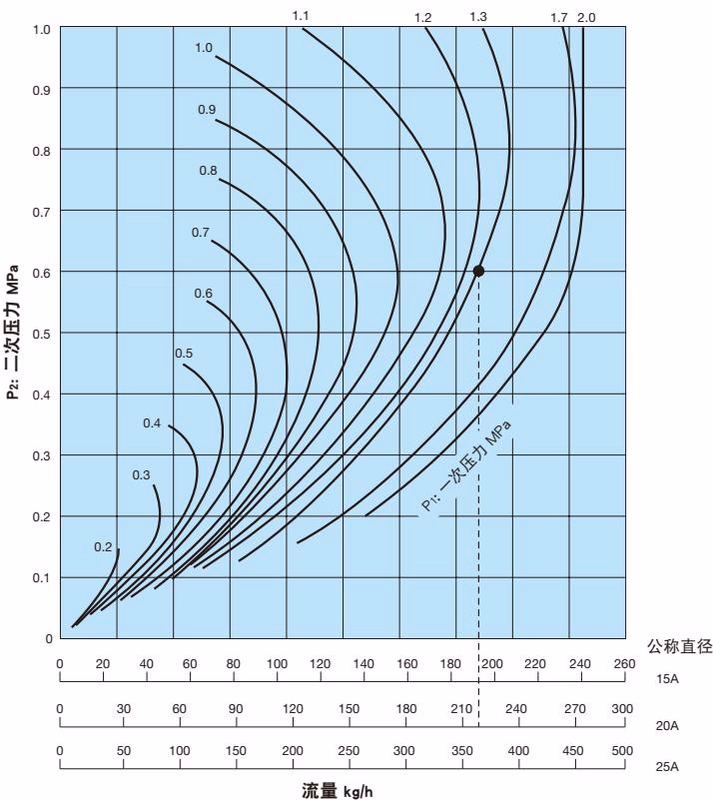

示例： 在选择一次压力 (P1) 为 1.3 MPa、二次压力 (P2) 为 0.6 MPa、蒸汽流量为 200 kg/h 的减压阀公称直径时，先找到一次压力 1.3 MPa 和二次压力 0.6 MPa 的交点。然后从此交点垂直向下延伸，找到流量为 200 kg/h 或更高处的公称直径。在本图表中，公称直径应选为 20A。（将安全系数设为 80% 至 90%。）
工作原理
顺时针转动调节螺钉/手柄压缩弹簧时，波纹管伸长，阀杆打开阀门。当阀门打开时，流向出口侧的蒸汽经过减压检测孔，在波纹管下方形成向上的压力，并与弹簧力保持平衡。通过一次压力和二次压力的平衡来调节阀门开度，从而稳定二次压力。
| 序号 | 零件名称 | 序号 | 零件名称 |
|---|---|---|---|
| 1 | 阀体 | 8 | 阀杆 |
| 2 | 弹簧室 | 11 | 波纹管 |
| 3 | 阀帽 | 14 | 调节弹簧 |
| 4 | 阀座 | 16 | 调节螺钉 |
| 5 | 阀瓣 | 18 | 螺栓 |
| 6 | 阀体弹簧 | 20 | 手柄 (仅限 GD-45P) |
| 7 | 滤网 |
安装示例
安装注意事项
- 如果在出口侧安装安全阀作为安全装置，请在安全阀出口处连接排放管，并将其引至蒸汽可以安全排出的地方，以免造成烫伤。
- 请勿强行拆卸阀门。
- 连接阀门前，请清除管道中的异物和水垢。
- 在阀门进口侧安装滤网 (80目)。
- 在阀门出口侧安装安全阀，作为设备的安全装置。
- 在阀门进出口两侧均安装压力表。
- 在阀门进口侧安装蒸汽疏水阀，防止冷凝水积聚。
- 当安装电磁阀等快开快关阀门时，尽量安装在进口侧，并与减压阀保持至少 3 m 的距离。
- 两级减压时，两阀之间应保持至少 3 m 的距离。
- 在阀门的上方和下方留出空间，以便于阀门的拆卸和检查。
调节步骤
请按照以下步骤缓慢转动调节螺钉或手柄来设定压力。调节不当可能会导致振荡或水锤现象。
GD-45P 调节步骤：
- 关闭减压阀进出口侧的截止阀，留出足够时间不要让安全阀起跳，通过旁通管道排污，清除异物。排空后，关闭旁通管截止阀。
- 缓慢打开减压阀进口侧的截止阀，并调节出口侧截止阀的开度，使少量流体流出。
- 一边观察出口侧安装的压力表，一边按下并缓慢转动手柄，直至压力调至所需水平。顺时针转动手柄可增加压力，逆时针转动可降低压力。
- 缓慢打开出口侧截止阀，微调二次压力。
手柄操作 (GD-45P)
按下并转动手柄。手柄通常因限位器而不能自由旋转，切勿强行转动，否则可能会损坏。不要使用工具转动手柄，手柄的旋转范围是有限的。
故障排除
| 故障现象 | 故障原因 | 排除方法 |
|---|---|---|
| 压力达不到设定值 | 使用了错误的压力参数。 公称直径过小。 调节不当。 减压阀前滤网或内部滤网堵塞。 压力表故障。 | 修正压力。 更换正确公称直径的阀门。 重新调节。 拆卸清理。 更换压力表。 |
| 二次压力超过设定值 | 阀瓣和/或阀座卡有异物或存在划痕。 减压检测孔被异物堵塞。 旁通阀泄漏。 | 拆卸清理，如有划痕则研磨修复。 拆卸清理。 维修或更换旁通阀。 |
| 出现异常噪音 | 减压比过大。 冷凝水问题。 快开快关阀门离减压阀太近。 | 采用两级减压。 安装疏水阀。 尽可能拉开两阀间距。 |
