耀希达凯（Yoshitake）GP-1000HEN 是一款适用于蒸汽系统的导阀式减压阀，采用球墨铸铁阀体和不锈钢内件。该系列能够对一次压力的波动和流量变化做出迅速响应，是替换现有阀门的理想选择。

特点

1. GP-1000HEN 的面间距尺寸符合欧洲标准，因此可便于代替现有阀门。
2. 能对一次压力的波动和流量的变化迅速做出回应，使二次压力保持稳定。
3. 便于压力调节，压力设置范围广。
4. 满足 SHASE-S106 标准减压阀（日本空调·卫生工业学会标准）。

规格

型号	GP-1000HEN / GP-1000H
适用流体	蒸汽
一次压力	0.1-1.6 MPa
二次压力	(A) 0.05-0.9 MPa (B) 0.9-1.4 MPa 一次压力的90%以下（表压）
最小差压	0.05 MPa
最大减压比	20:1
最高温度	220℃
阀座泄漏量	额定流量的 0.01% 以下
材质：阀体	球墨铸铁
材质：主阀瓣、主阀座	不锈钢
材质：导阀瓣、导阀座	不锈钢
材质：活塞、圆筒形内衬圈	不锈钢
材质：膜片	不锈钢
连接方式	EN PN25法兰盘型

INFO

• 也可提供 JIS Rc螺纹型(GP-1010H)。
• 不能提供15A和20A的ASME法兰盘品。

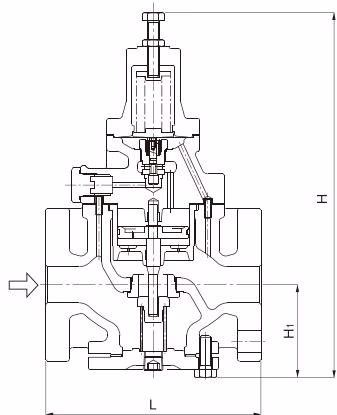

尺寸 (mm)和重量 (kg)

公称直径	L (GP-1000HEN)	L (GP-1000H)	H (GP-1000HEN)	H (GP-1000H)	H1	重量 (GP-1000HEN)	重量 (GP-1000H)
15A	150	150(-)	291	285	64	8.0	8.0(-)
20A	150	155(-)	291	285	64	8.5	8.5(-)
25A	160	160(160)	300	300	67	10.0	10.0 (10.0)
32A	180	190(180)	333	323	82	14.0	14.0 (14.0)
40A	200	190(200)	333	323	82	15.5	14.5 (15.5)
50A	230	220(230)	353	347	93	21.0	20.0(21.0)

INFO

括号内的数值为 ASME 等级 300 法兰盘型的尺寸和重量值。

规格选择图表

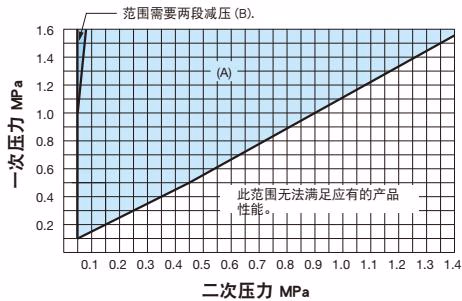

找到一次压力和二次压力的交点。如果交点落在图表中的 (A) 区，则单个减压阀即可调节压力；如果交点落在 (B) 区，则需要两段减压来调节压力；此范围 (C) 内数值未能满足规定的性能。

特性图表

压力特性图表

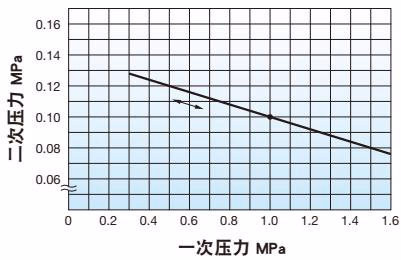

本图表显示的是：当一次压力为 1.0 MPa，二次压力设定为 0.1 MPa 时，一次压力在 0.3 至 1.6 MPa 之间变化时的二次压力变动情况。

流量特性图表

• 闭阀瞬间升压：0.02MPa 以内
• 压力落差：0.03MPa 以内（当设定压力在 0.05MPa 和 0.1MPa 之间）；0.05MPa 以内（当设定压力大于 0.1MPa 和 1.4 MPa 或以下）。

Cv 修正值表格

额定 Cv 值表格（修正系数 C =1 时的 Cv 值）

公称直径	15A	20A	25A	32A	40A	50A	65A	80A	100A
Cv值	1	2.3	4	6.5	9	16	25	36	64

注意

当二次压力在以下任意范围内时，将额定 Cv 值乘以图 1 中得到的修正系数 C，来计算 Cv 修正值。

• 当一次压力介于 0.7MPa 和 1.0 MPa 之间，且减压比大于 10:1 时；
• 当一次压力大于 1.0 MPa，二次压力为 0.4 MPa 或以下时。

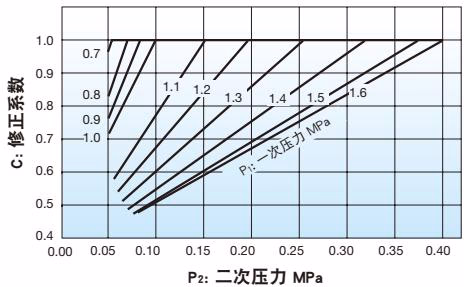

图 1：Cv 修正值

公称直径选择图表（适用于蒸汽）

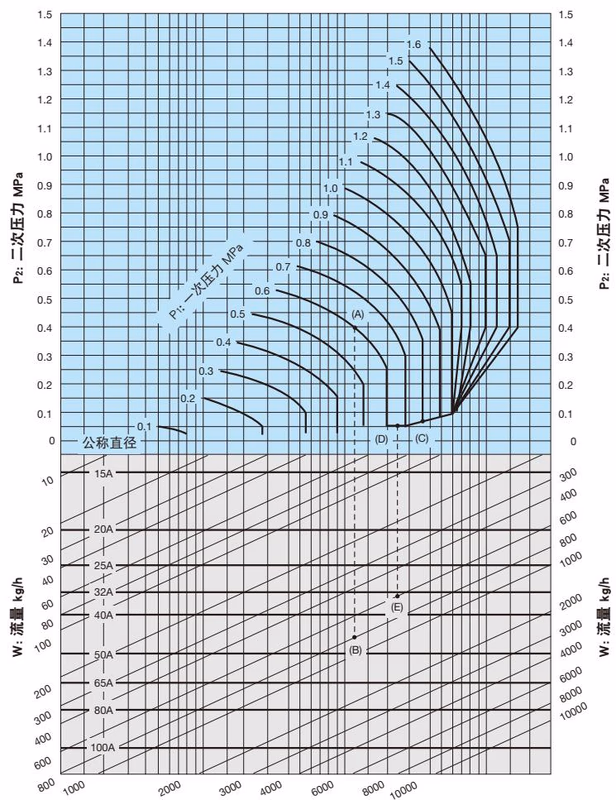

在选择一次压力(P1)、二次压力 (P2) 和蒸汽流量分别为 0.8 MPa、0.05 MPa 和 600 kg/h 的减压阀公称直径时，先找到一次压力 0.8 MPa 与对角线的交点(C)。然后从此交点向左找到与二次压力为 0.05 MPa的交点 (D)。从交点 (D) 垂直向下找到与流量为 600 kg/h 的交点(E)。由于交点(E) 介于公称直径 32A 和 40A 之间，故选择较大的直径 40A。

TIP

将安全系数设为 80%至90%。
