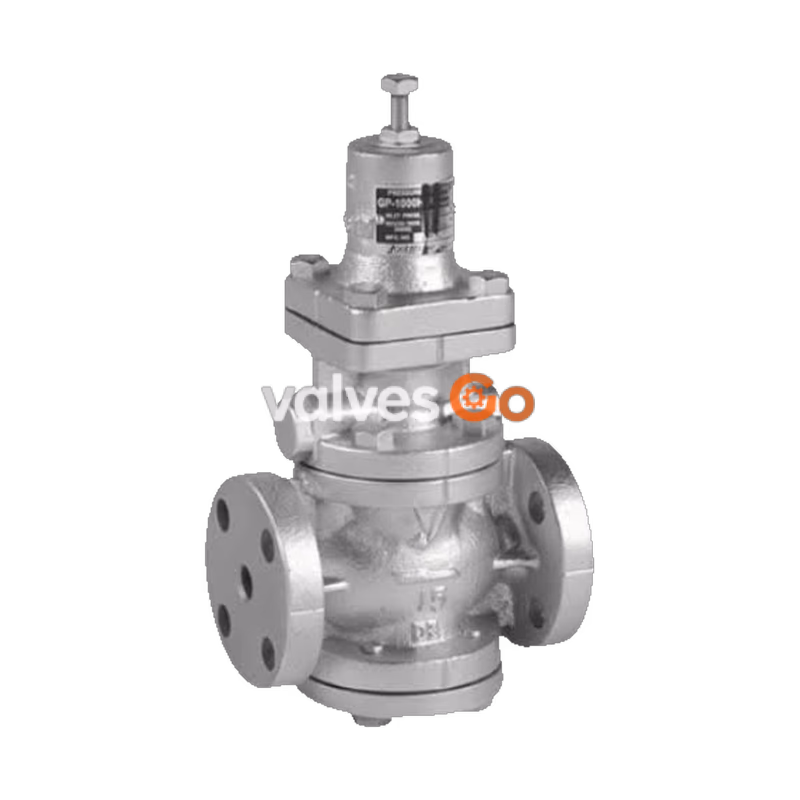

Ёситакэ (Yoshitake) GP-1000HEN — это пилотный редукционный клапан для пара. Оснащен фланцевым соединением EN PN25, корпусом из высокопрочного чугуна и коэффициентом редуцирования 20:1.

Ёситакэ (Yoshitake) GP-1000HEN представляет собой редукционный клапан пилотного типа, предназначенный для паровых систем. Он оснащен корпусом из высокопрочного чугуна и внутренними деталями из нержавеющей стали, обеспечивая надежный контроль давления. Благодаря строительной длине по стандарту EN, он легко заменяет существующие клапаны.
| Модель | GP-1000HEN / GP-1000H |
|---|---|
| Рабочая среда | Пар |
| Давление на входе | 0,1-1,6 МПа |
| Пониженное давление | (A) 0,05-0,9 МПа (B) 0,9-1,4 МПа 90% или менее от давления на входе (избыточное) |
| Минимальный перепад давления | 0,05 МПа |
| Максимальный коэффициент редуцирования | 20:1 |
| Максимальная температура | 220°C |
| Утечка по седлу клапана | 0,01% или менее от номинального расхода |
| Материал: Корпус | Высокопрочный чугун |
| Материал: Основной клапан, седло | Нержавеющая сталь |
| Материал: Пилотный клапан, седло | Нержавеющая сталь |
| Материал: Поршень, цилиндр | Нержавеющая сталь |
| Материал: Мембрана | Нержавеющая сталь |
| Присоединение | EN PN25 фланцевое |
INFO

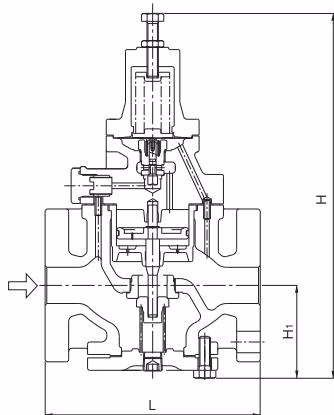

| Номинальный размер | L (GP-1000HEN) | L (GP-1000H) | H (GP-1000HEN) | H (GP-1000H) | H1 | Вес (GP-1000HEN) | Вес (GP-1000H) |
|---|---|---|---|---|---|---|---|
| 15A | 150 | 150(-) | 291 | 285 | 64 | 8.0 | 8.0(-) |
| 20A | 150 | 155(-) | 291 | 285 | 64 | 8.5 | 8.5(-) |
| 25A | 160 | 160 (160) | 300 | 300 | 67 | 10.0 | 10.0 (10.0) |
| 32A | 180 | 190 (180) | 333 | 323 | 82 | 14.0 | 14.0 (14.0) |
| 40A | 200 | 190 (200) | 333 | 323 | 82 | 15.5 | 14.5 (15.5) |
| 50A | 230 | 220 (230) | 353 | 347 | 93 | 21.0 | 20.0 (21.0) |
INFO
Значения в скобках соответствуют габаритам и весу для фланцев ASME Class 300.

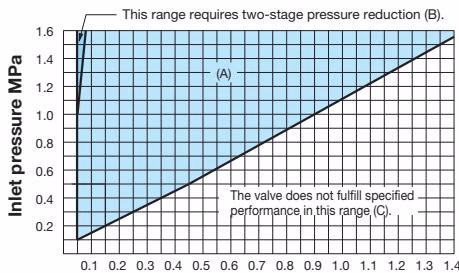

Найдите точку пересечения давления на входе и пониженного давления. Если точка пересечения находится в зоне (A), давление можно контролировать одним редукционным клапаном. Если в зоне (B), требуется двухступенчатое редуцирование. В зоне (C) клапан не обеспечивает заданные рабочие характеристики.
График характеристик давления

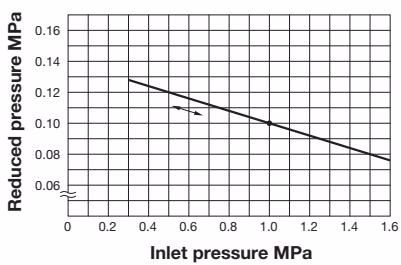

Этот график показывает изменение пониженного давления, когда давление на входе 1,0 МПа изменяется в диапазоне от 0,3 МПа до 1,6 МПа, при заданном пониженном давлении 0,1 МПа.
График характеристик расхода

Таблица номинальных значений Cv (когда поправочный коэффициент C = 1)
| Номинальный размер | 15A | 20A | 25A | 32A | 40A | 50A | 65A | 80A | 100A |
|---|---|---|---|---|---|---|---|---|---|
| Значения Cv | 1 | 2,3 | 4 | 6,5 | 9 | 16 | 25 | 36 | 64 |
Примечание

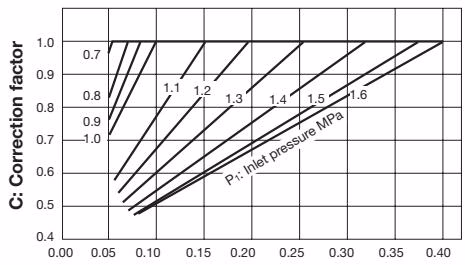

Когда пониженное давление находится в одном из указанных ниже диапазонов, рассчитайте скорректированное значение Cv, умножив номинальное значение Cv на поправочный коэффициент C, полученный из Рис. 1.
Рис. 1: Скорректированное значение Cv

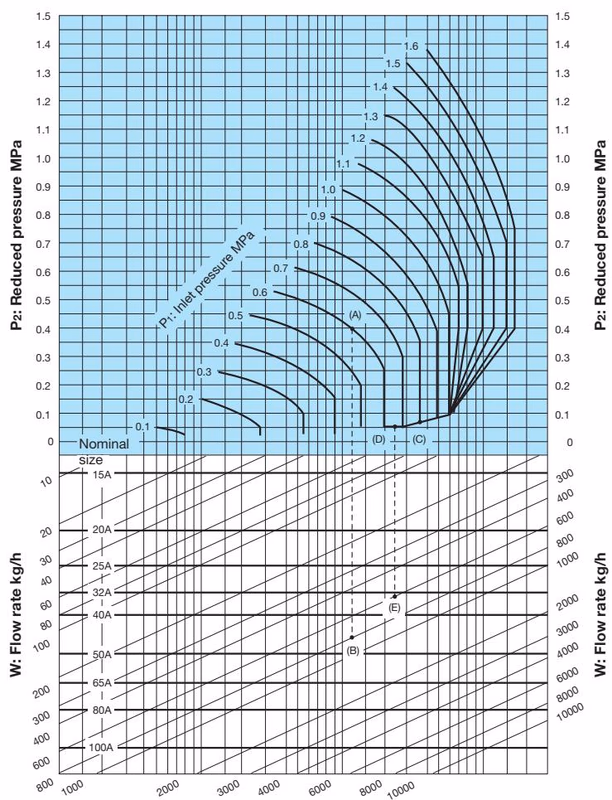

При выборе номинального диаметра редукционного клапана с давлением на входе (P1) 0,8 МПа, пониженным давлением (P2) 0,05 МПа и расходом пара 600 кг/ч, сначала найдите точку пересечения (C) давления на входе 0,8 МПа и диагональной линии. Затем двигайтесь влево от этой точки, чтобы найти точку пересечения (D) с пониженным давлением 0,05 МПа. От точки (D) двигайтесь вертикально вниз, чтобы найти точку пересечения (E) с расходом 600 кг/ч. Поскольку точка (E) находится между номинальными диаметрами 32A и 40A, выберите больший диаметр — 40A.
TIP
Установите коэффициент запаса от 80% до 90%.
