耀希达凯（Yoshitake）GP-1000S 先导活塞式减压阀是一款专为蒸汽系统设计的高性能产品。该型号采用坚固的球墨铸铁阀体，并配备不锈钢内件（活塞与汽缸），大幅提高了耐用性与抗腐蚀能力。其主阀采用球形设计，具备优异的密封性能，有效降低了阀座泄漏量，符合 ANSI 4 级标准。

产品特点

• 与传统减压阀相比，工作性能和耐久性显著提高。
• 球形主阀密封性良好，大大减少阀座泄漏（符合 ANSI 4 级标准）。
• 满足 SHASE-S106 标准减压阀（日本空调·卫生工业学会标准）。
• 内部结构简洁坚固，易于维护。

型号代码说明

技术规格

参数名	参数值
适用流体	蒸汽
一次压力	0.1-1.0 MPa
二次压力	0.05-0.9 MPa（一次压力的90%以下）
最小差压	0.05 MPa
最大减压比	20:1
最高温度	220°C
阀座泄漏量	额定流量的 0.01% 以下
连接方式	JIS 10K FF 法兰盘型
阀体材质	球墨铸铁
阀瓣与阀座材质	不锈钢
活塞与汽缸材质	不锈钢（GP-1000S 型专属配置）

尺寸与重量

公称直径	L (mm)	H (mm)	H1 (mm)	重量 (kg)
15A	150	285	64	8.0
20A	155	285	64	8.5
25A	160	300	67	10.0
32A	190	323	82	14.0
40A	190	323	82	14.5
50A	220	347	93	20.0
65A	245	357	100	30.0
80A	290	404	122	35.0
100A	330	450	144	52.5

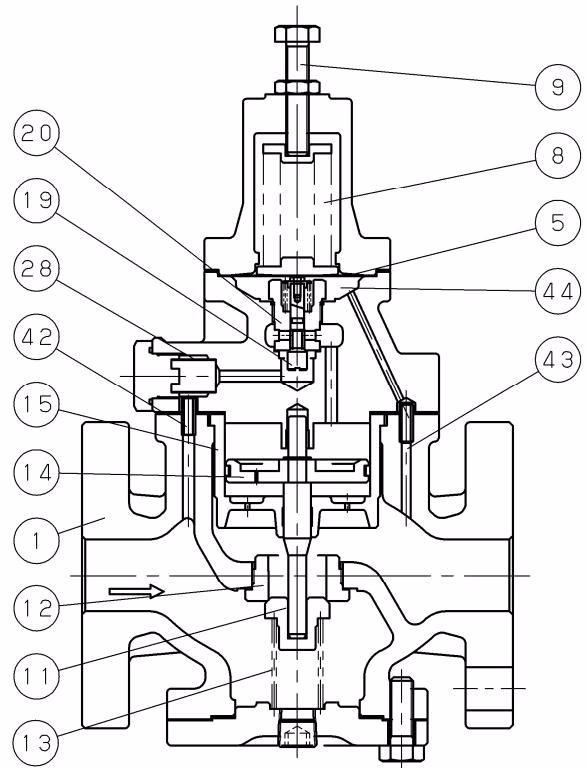

动作说明

减压阀通过节流作用降低压力。结构包含起节流作用的主阀和阀座，以及起调节机能的弹簧、膜片、先导阀和活塞。

1. 在调节弹簧处于自由状态时，主阀和先导阀在弹簧作用下关闭。当缓慢打开一次侧截止阀，高压流体流入并通过滤网到达先导阀背面。
2. 顺时针旋入调节螺栓压缩弹簧，使膜片弯曲并推开先导阀。
3. 一次侧压力通过先导阀作用于活塞上部，该压力克服主阀弹簧弹力将主阀推开，流体流向二次侧。
4. 二次侧流体通过检测口进入膜片室，膜片感知压力并与调节弹簧负载保持平衡，从而控制先导阀开度。
5. 先导阀的开度变化改变了进入活塞上部的流体量，自动调节主阀开度以维持稳定的二次压力。

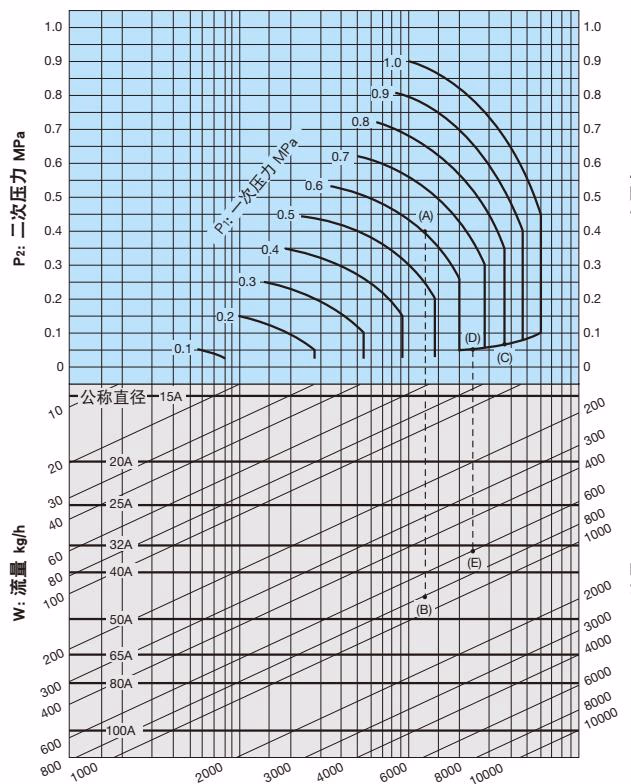

公称直径选择

选型示例： 当一次侧压力为 0.6 MPa、二次侧压力为 0.4 MPa、蒸汽流量为 800 kg/h 时，先找到 0.6 MPa 与 0.4 MPa 的交点。从此交点垂直向下找到与 800 kg/h 流量的交点。由于该点介于 40A 和 50A 之间，应选择较大的公称直径：50A。

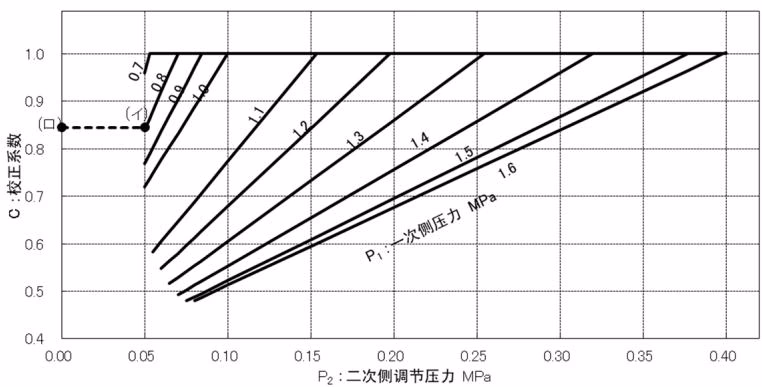

Cv 修正系数

如果一次侧压力为 0.7 MPa 或更高，而二次侧调节压力为 0.4 MPa 或更低，则用从下图中获得的校正系数 C 乘以额定 Cv 值：

公称直径	15A	20A	25A	32A	40A	50A	65A	80A	100A
额定 Cv 值	1	2.3	4	6.5	9	16	25	36	64

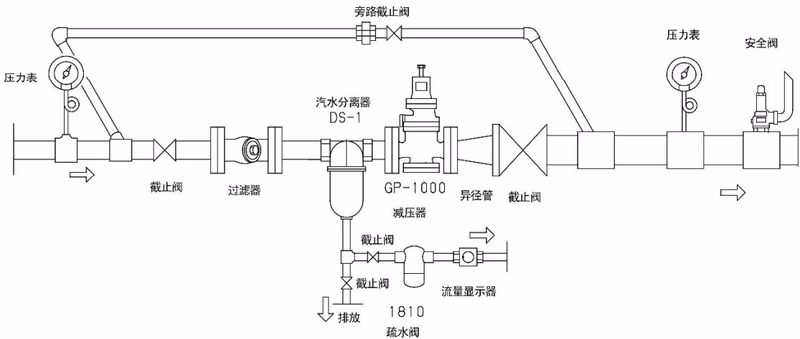

配管与安装

安装注意事项

• 请务必在产品的入口侧安装过滤器（约 80 目）。
• 作为安全警报，请在产品的出口侧安装安全阀。
• 减压阀周围请安装旁通管。
• 在减压阀前端，请务必安装疏水阀以防止冷凝水障碍。
• 连接配管时，请在产品上下留出足够的空间，以便拆解检查。

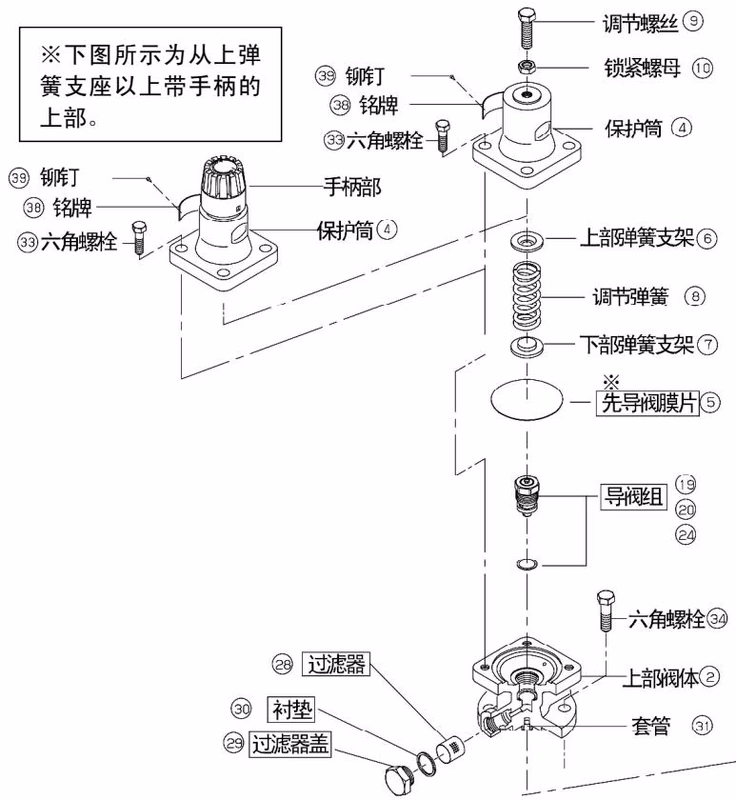

拆解与维护

消耗部件	更换周期
先导阀膜片	2年
活塞环及内圈	3年
导阀套件	5年
各处垫片	2年
过滤器	5年

拆解警告

拆卸前请务必确认减压阀前后的截止阀已关闭，并确认阀门内部的残余压力和冷凝水已完全排放，避免烫伤危险。
