PN25
耀希达凯（Yoshitake）GP-1001 是一款专为蒸汽应用设计的先导式减压阀，自带可直接进行压力调节的手动手柄。该阀门采用球墨铸铁阀体和球形主阀结构，提供了优异的密封性能，极大地减少了阀座的泄漏量（符合 ANSI 4 级标准）。由于其卓越的耐久性与易操作性，它被广泛应用于建筑设备、空调系统及各种工厂管道系统中，特别适合需要频繁调节蒸汽压力的场合。
特点
- 与传统减压阀相比，工作性能和耐久性显著提高。
- 采用球形主阀密封性良好，大大减少阀座泄漏（额定流量的0.01%以下）。
- 满足 SHASE-S106 标准减压阀（日本空调·卫生工业学会标准）。
- 内部结构简洁坚固，易于维护。
- 调节部附带手柄，提供便捷的手动调压操作。
规格
| 规格参数 | 参数值 |
|---|---|
| 适用流体 | 蒸汽 |
| 一次压力 | 0.1–1.0 MPa |
| 二次压力 | 0.05–0.9 MPa (一次压力的90%以下) |
| 最小差压 | 0.05 MPa |
| 最大减压比 | 20:1 |
| 最高温度 | 220°C |
| 阀座泄漏量 | 额定流量的0.01%以下 |
| 阀体材质 | 球墨铸铁 |
| 阀瓣/阀座材质 | 不锈钢 |
| 活塞/圆筒形内衬圈材质 | 黄铜或青铜 |
| 连接方式 | JIS 10K FF 法兰盘型 |
尺寸和重量
| 公称直径 | L (mm) | H1 (mm) | H (mm) | 重量 (kg) |
|---|---|---|---|---|
| 15A | 150 | 64 | 285 | 8.0 |
| 20A | 155 | 64 | 285 | 8.5 |
| 25A | 160 | 67 | 300 | 10.0 |
| 32A | 190 | 82 | 323 | 14.0 |
| 40A | 190 | 82 | 323 | 14.5 |
| 50A | 220 | 93 | 347 | 20.0 |
| 65A | 245 | 100 | 357 | 30.0 |
| 80A | 290 | 122 | 404 | 35.0 |
| 100A | 330 | 144 | 450 | 52.5 |

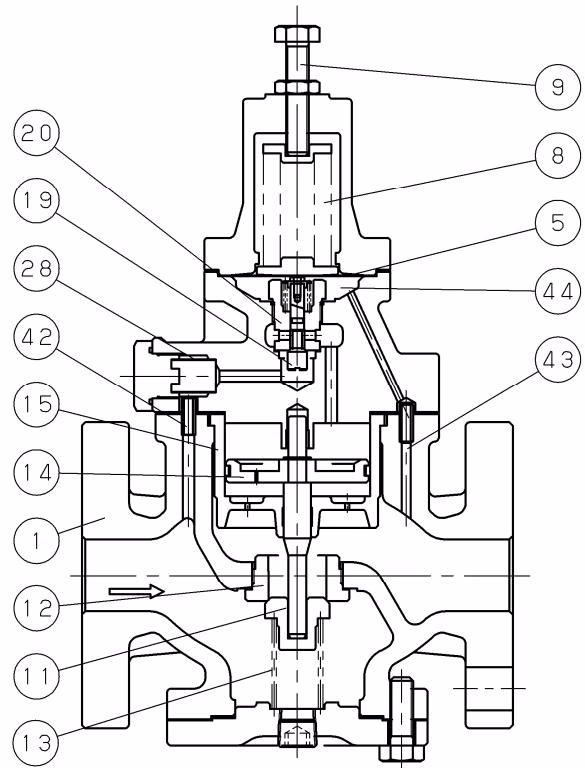

动作说明
该减压阀通过主阀和阀座的节流作用（绝热膨胀）来降低压力。其结构由主阀、调节弹簧、膜片、先导阀和活塞组成。
- 当减压阀安装正确，调节弹簧处于自由状态时，主阀和先导阀在弹簧的作用下关闭。当缓慢打开截止阀，高压流体流入时，一次侧压力通过滤网作用在先导阀阀芯背面。
- 旋转调节手柄，调节弹簧压缩并弯曲膜片，使先导阀打开。
- 一次侧压力通过先导阀作用于活塞上部。该压力大于作用在主阀下方的压力和主阀弹簧的弹力，主阀被推开，流体开始流动。
- 流入二次侧的部分流体进入膜片室。膜片检测二次压力，与调节弹簧的负载保持平衡，从而调节先导阀开度。
- 先导阀开度的变化改变了流入活塞上部的流体量，并调节主阀开度以将二次压力控制为设定的目标压力。
选择方法

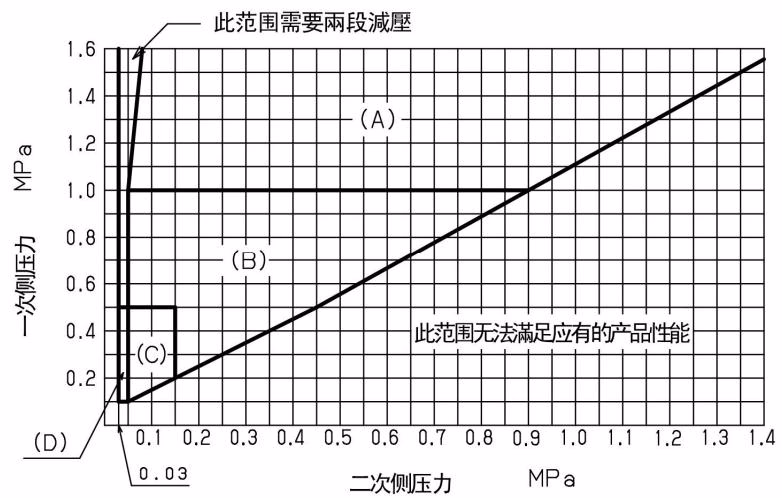

减压阀选型图
找到一次侧压力和二次侧压力的交点。如果交点在图中的范围内，则可以对其进行正常控制。
特性图表
流量特性
- 闭阀瞬间升压：0.02 MPa 以内
- 压力落差：0.03 MPa 以内（设定压力在0.03-0.1 MPa时） / 0.05 MPa 以内（设定压力在0.1-1.4 MPa时）

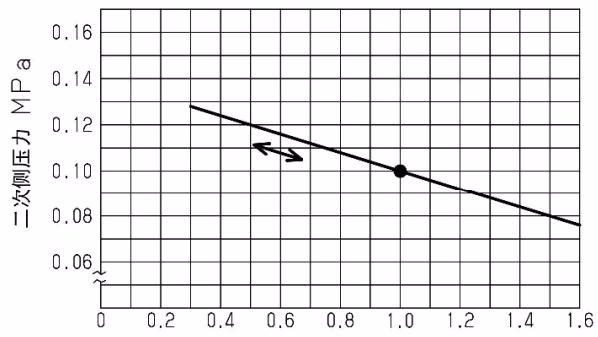

压力特性 本图表显示的是：当二次压力设定为 0.1 MPa 时，一次压力在 0.3 至 1.6 MPa 之间变化时的二次压力变动情况。

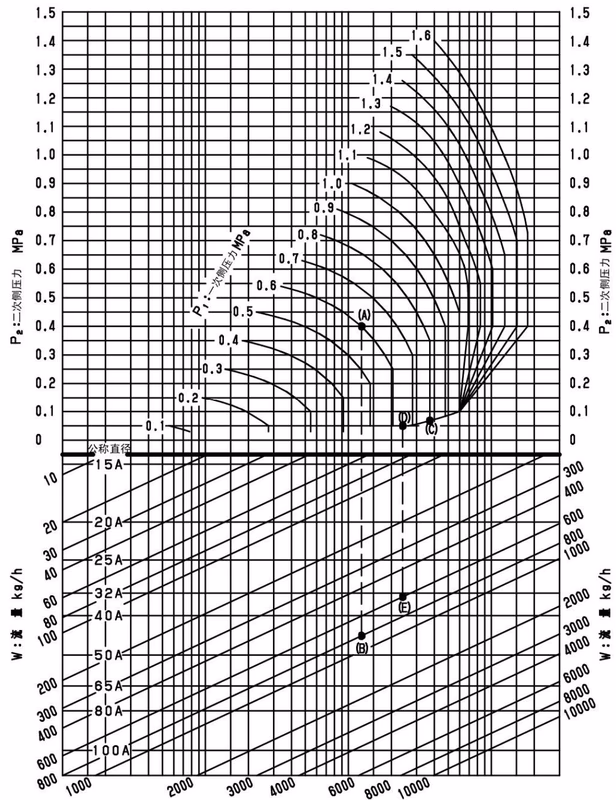

公称直径选择图表

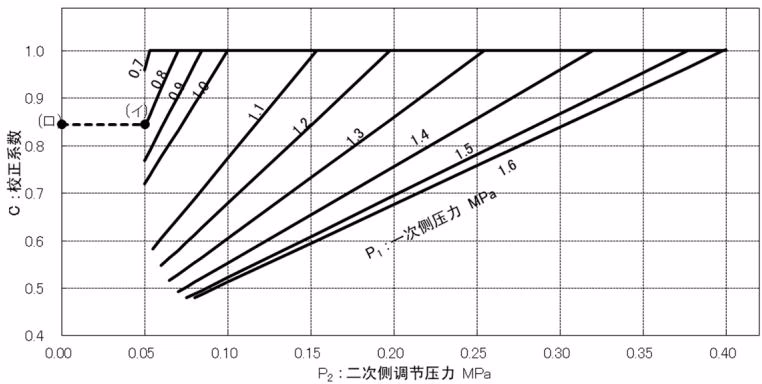

如果一次侧压力为 0.7 MPa 或更高，而二次侧调节压力为 0.4 MPa 或更低，则用从下图中获得的校正系数 C 乘以额定 Cv 值，即可获得校正 Cv 值。
安装要领

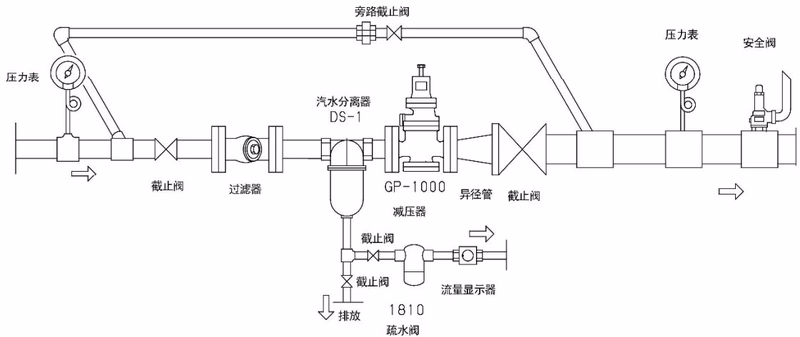

配管图例
安装注意事项
- 由于本产品较重，将其安装在管道中时请使用起重装置，防止产品掉落伤人。
- 对于出口侧的安全阀，请将出口管道连接到安全的位置，防止蒸汽喷出造成烫伤。
- 务必在产品的入口侧安装过滤器（80 目左右），防止杂质进入。
- 在产品的入口侧和出口侧务必安装压力表，以便正确调整压力。
- 在减压阀前端务必安装疏水阀，防止冷凝水障碍。
- 减压阀周围请安装旁通管路。
为了拆解检查，连接配管时请在产品上下留出足够的维修空间。
维护要领
运行注意事项
通气时请关闭减压阀前后的截止阀，务必将异物、污垢等通过旁通管完全清除后再使用。操作手柄时请务必采用手动，一边按压手柄一边旋转，请不要过分用力或过度旋转。
故障及对策
| 故障状况 | 故障原因 | 对策及处置 |
|---|---|---|
| 达不到希望的压力 | 1. 使用压力不适当。 2. 过滤器堵塞。 3. 活塞、汽缸间隙附着异物。 4. 活塞环损伤。 5. 公称直径过小。 | 1. 变更为适当值。 2. 拆解清扫。 3. 拆解清除异物或更换。 4. 更换活塞环。 5. 变更为适当公称直径。 |
| 二次压力上升至规定以上 | 1. 主阀、阀座内咬入异物。 2. 先导阀咬入异物。 3. 活塞间隙附着异物。 4. 管道末端无疏水装置。 5. 旁路截止阀泄漏。 6. 膜片破裂。 | 1. 清除异物或更换部件。 2. 清扫或更换先导阀套件。 3. 清除异物。 4. 设置疏水阀。 5. 维修或更换。 6. 更换膜片。 |
| 外部泄漏 | 垫圈老化破损或膜片破损。 | 更换垫圈或膜片。 |
| 发出异常噪音 | 1. 流量小于最小流量。 2. 减压比过大。 3. 冷凝水障碍。 | 1. 变更为适当公称直径。 2. 采取二段减压。 3. 设置疏水阀等装置。 |

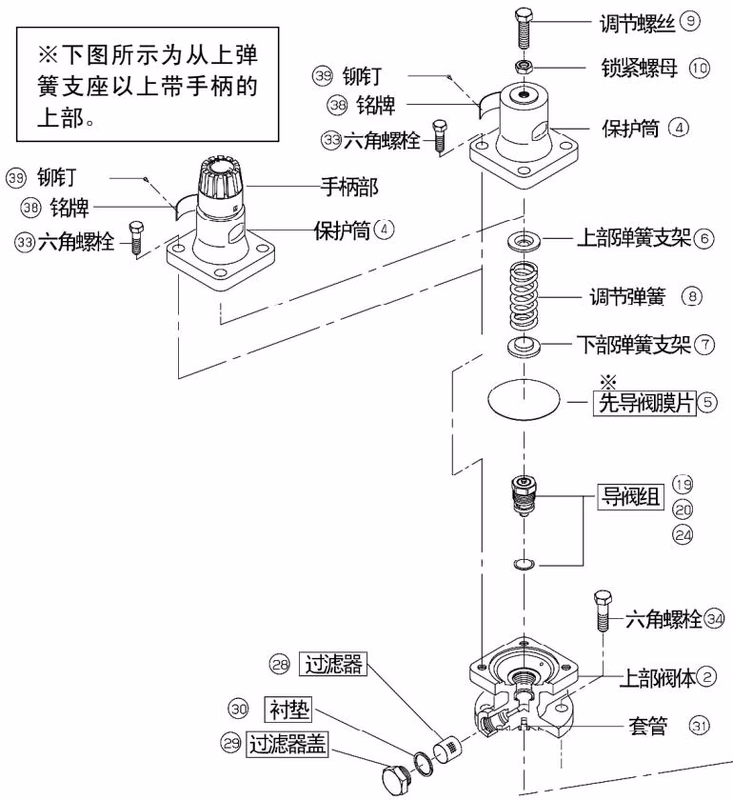

拆解图
