耀希达凯（Yoshitake）GP-1010TS 是一款专为空气和其他非危险性流体（非腐蚀性气体）设计的导阀式减压阀。作为 GP-1000T 系列的特殊型号，GP-1010TS 采用不锈钢内部要部零件（活塞、圆筒形内衬圈和阀瓣），并配备 JIS Rc 螺纹连接。它能为建筑公用设施、空调系统和工厂系统中的小到大流量应用提供可靠的控制。

该阀门在工作性能和耐久性方面大幅优于传统减压阀。通过改进滑动部件，实现了阀座的零泄漏，并拥有简洁坚固的内部结构。

规格参数

规格	参数
适用流体	空气、其他非危险性流体 / 非腐蚀性气体
一次压力	0.1 - 1.0 MPa
二次压力	0.05 - 0.9 MPa（一次压力的90%以下）
最小差压	0.05 MPa
最大减压比	20:1
适用流体温度	5 - 80°C
阀座泄漏量	无
连接方式	JIS Rc 螺纹型

材质

部件	材质
阀体	球墨铸铁
阀瓣	不锈钢（含NBR）
阀座	不锈钢
活塞、圆筒形内衬圈	不锈钢
膜片	不锈钢

不锈钢要部

GP-1010TS 型号明确采用了不锈钢材质的要部零件（活塞、内衬圈和阀瓣），相比标准的 GP-1010T 具有更好的耐蚀性和耐久性。

尺寸和重量

公称直径	d	L (mm)	H1 (mm)	H (mm)	重量 (kg)
15A	Rc 1/2	150	64	285	7.0
20A	Rc 3/4	155	64	285	7.0
25A	Rc 1	160	67	300	8.5
32A	Rc 1-1/4	190	82	323	12.0
40A	Rc 1-1/2	190	82	323	12.5
50A	Rc 2	220	93	347	18.0

选择图表

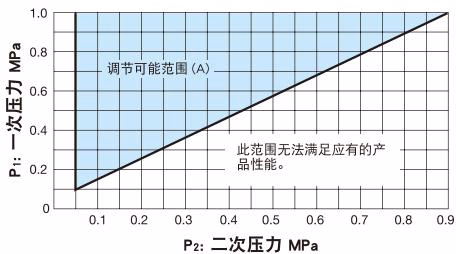

规格选择图表

找到一次压力和二次压力的交点。如果交点落在图表中的 (A) 区内，则压力可调节；如果在 (B) 区内，则未能满足规定的性能。

流量特性图表

• 关闭升压： 0.02 MPa 或以下
• 偏差： 0.03 MPa 或以下（设定压力：0.05-0.1 MPa）；0.05 MPa 或以下（设定压力：0.1-0.9 MPa）

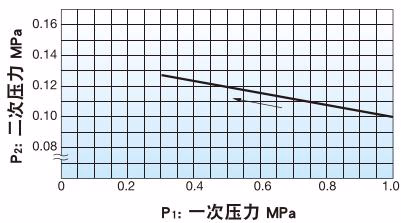

压力特性图表

本图表显示的是：当一次压力为 1.0 MPa，二次压力设定为 0.1 MPa 时，一次压力在 0.3 MPa 至 1.0 MPa 之间变化时的二次压力变动情况。

操作原理

该阀门通过节流来减压。它由用于节流的主阀和主阀座，以及用于压力检测和驱动的调节弹簧、膜片、导阀和活塞组成。

1. 释放调节弹簧的压缩时，弹簧使主阀和导阀关闭。一次压力作用于主阀的下部，并通过滤网和一次压力通道作用于导阀的下部。
2. 顺时针旋转调节螺钉会压缩弹簧，使膜片弯曲从而打开导阀。
3. 一次压力通过导阀进入活塞上部。该压力克服了主阀下部的压力和主阀弹簧的载荷，打开主阀，流体开始流动。
4. 二次压力被引导至膜片室，膜片接收二次压力并与调节弹簧载荷平衡，控制导阀的行程。
5. 导阀行程的变化改变了流向活塞上部的流体流量，从而控制主阀行程以获得适当的二次压力。

安装

安装注意事项

• 管道施工时，由于阀门较重，请使用起吊设备支撑阀门，以防掉落导致受伤。
• 在阀门入口侧安装滤网（建议 80-100 目），否则可能妨碍正确的压力控制。
• 在阀门出口侧安装安全阀，作为设备的安全装置。
• 在阀门的入口和出口侧安装压力表。
• 当减压比较大时，安装异径管以使管道内的流速保持在 15 m/s 或以下。

在阀门的上方和下方留出空间，以便轻松拆卸和检查。对于 15A 到 25A 的公称直径，弹簧类型需预留 310 mm (A) 和 135 mm (B) 的间隙。

操作步骤

1. 关闭减压阀前后的截止阀，通过旁通管道吹扫流体以清除异物。
2. 缓慢打开减压阀入口侧的截止阀，调节出口侧截止阀的开度，使少量流体流出。
3. 松开锁紧螺母，缓慢旋转调节螺钉（顺时针增加，逆时针减少）至所需压力。
4. 缓慢打开减压阀出口的截止阀，并重新调整所需压力。
5. 调整完毕后，拧紧锁紧螺母。

维护提示

管道中的异物和水垢会导致大部分的减压阀故障。在拆卸和检查前，请务必完全排放内部压力并冷却阀门。
