耀希达凯（Yoshitake）SY-40EN 是一款球墨铸铁法兰连接 Y 型过滤器。该产品适用于蒸汽、空气、冷热水及其他非危险流体，最高工作压力为 1.0 MPa，最高工作温度可达 220℃。SY-40EN 配备不锈钢滤网，并符合 EN 标准的结构长度，可轻松替换现有管线中的过滤器。

特点

• 标准尺寸： 可以很方便地将原过滤器更换成 SY-40EN 过滤器，因为该过滤器符合欧盟（EN）标准的结构长度。
• 大流量设计： 尽可能地增大了过滤面积，以应对堵塞导致流量降低的问题。
• 紧凑轻量： 公称直径 65A 及以上的产品设计尽可能紧凑并减轻了重量，使管道安装更容易。

规格

型号	SY-40EN	SY-40H
适用流体	蒸汽、空气、冷水和热水、其他非危险流体	蒸汽、空气、冷水和热水、其他非危险流体
最高压力	1.0 MPa	2.0 MPa
最高温度	220℃	220℃
阀体材质	球墨铸铁	球墨铸铁
滤网材质	不锈钢	不锈钢
滤网孔数	φ2.5-7.21 个孔/cm²	φ2.5-7.21 个孔/cm²
滤网目数	标准 80 目	标准 80 目
连接方式	EN PN10/16	EN PN25, JIS 20K FF 法兰盘型, ASME 300 级法兰盘型

选项与备注

• 可提供 20～100 目的滤网（孔数：φ2.5-7.21 个孔/cm²），也可仅提供孔数（15A~80A：φ1.3-16.2 个孔/cm²，100A 以上：φ1.5-11.2 个孔/cm²）。
• 可提供黄铜螺塞（标准材质为 S15C 或 FCMB310）。
• SY-40EN PN10/16 制作口径为 100A 以下。

尺寸与重量

公称直径	L (SY-40EN)	L (SY-40H)	H₁	ds	ls	螺塞	重量 (SY-40EN)	重量 (SY-40H)
15A	130	130 (-)	61	22	40	-	1.4 (2.0)	1.9 (-)
20A	150	140 (-)	75	27	56	-	2.0 (3.0)	2.5 (-)
25A	160	160 (160)	88	34	66	-	2.7 (4.5)	4.0 (4.5)
32A	180	175 (180)	104	43	76	-	3.9 (5.5)	5.2 (6.0)
40A	200	190 (200)	115	50	85	R 1/2	5.4 (8.0)	6.7 (8.5)
50A	230	233 (230)	140	61	107	R 1/2	8.6 (10.5)	10.2 (11.0)
65A	290	290 (302)	167	73	125	R 1/2	13.2 (14.0)	15.0 (15.0)
80A	310	316 (330)	190	88	130	R 1/2	16.9 (18.0)	19.0 (20.0)
100A	350	360 (370)	225	108	180	R 3/4	24.3 (27.0)	28.0 (30.0)
125A	400	415 (440)	263	136	200	R 3/4	40.0	42.0 (43.0)
150A	480	495 (520)	315	160	250	R 3/4	66.0	68.0 (71.0)

尺寸备注

• 括号内的数值为 ASME 300 级法兰盘型的尺寸和重量（kg）。
• SY-40EN 重量列括号内的数值为 EN PN25 的重量。

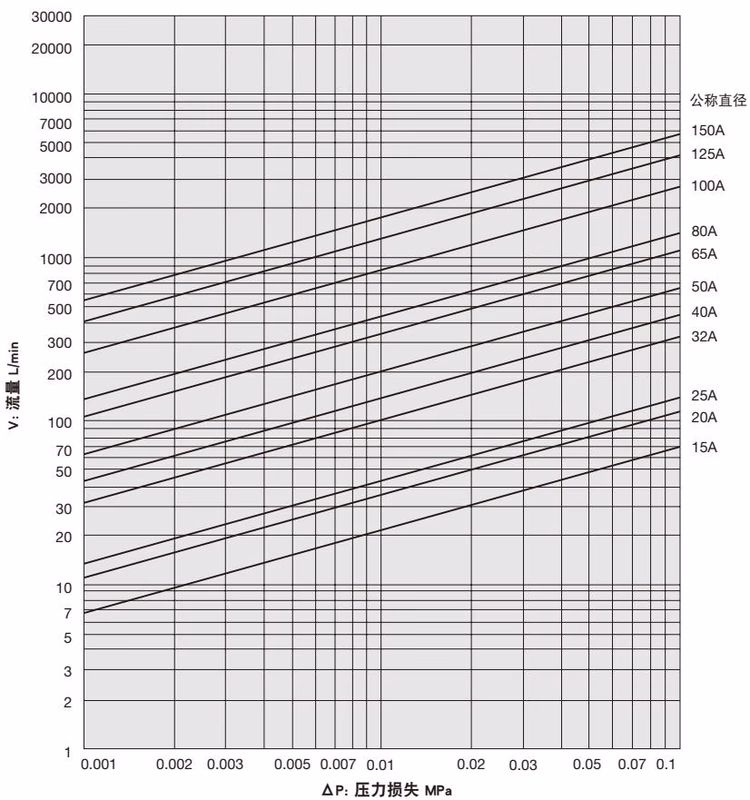

压力损失图表（适用于水）

• 滤网参数： 孔数 = φ2.5-7.21 个孔/cm²，目数 = 80 目。

结构零件表

序号	零件名称	材质	备注
1	本体 (Body)	球墨铸铁 (FCD450)
2	阀盖 (Cap / Cover)	球墨铸铁 (FCD450)
3	滤网 (Screen)	不锈钢 (SUS304)
4	螺塞 (Plug)	碳钢 (S15C) 或 可锻铸铁 (FCMB310)
5	垫片 (Gasket)	非石棉	(15A-50A)
5	植入螺栓 (Stud Bolt)	轧制钢 (SS400)	(65A-150A)
6	垫片 (Gasket)	非石棉	(65A-150A)
7	带钢 (Belt)	不锈钢 (SUS304)	适用于 150A
8	滤网托 (Washer of Strainer)	不锈钢 (SUS304)	适用于 100A-150A
8/10	铭牌 (Name Plate)	铝 (A1050)
