Ёситакэ Yoshitake SY-40EN — Y-образный фланцевый фильтр из ковкого чугуна для пара, воздуха, холодной и горячей воды, а также других неопасных сред. Макс. рабочее давление 1.0 MPa, макс. температура 220°C. SY-40EN оснащён сеткой из нержавеющей стали и соответствует межфланцевым размерам стандарта EN для удобной интеграции в трубопроводы.
Особенности
- Стандартизированные размеры: Фильтр SY-40EN легко заменяет существующие фильтры, поскольку соответствует межфланцевым размерам стандарта EN.
- Высокая пропускная способность: Морское исполнение с большой площадью фильтрации снижает падение расхода при засорении.
- Компактная конструкция: Размеры 65A и более сделаны максимально компактными и облегчёнными, что упрощает монтаж трубопровода.
Технические характеристики
| Модель | SY-40EN | SY-40H |
|---|---|---|
| Применение | Пар, воздух, холодная и горячая вода, другие неопасные среды | Пар, воздух, холодная и горячая вода, другие неопасные среды |
| Макс. давление | 1.0 MPa | 2.0 MPa |
| Макс. температура | 220℃ | 220℃ |
| Материал корпуса | Ковкий чугун | Ковкий чугун |
| Материал сетки | Нержавеющая сталь | Нержавеющая сталь |
| Перфорация сетки | φ2.5-7.21 отверстий/cm² | φ2.5-7.21 отверстий/cm² |
| Сетка | Стандартно 80 mesh | Стандартно 80 mesh |
| Присоединение | EN PN16 | EN PN25, фланцевое JIS 20K FF, фланцевое ASME Class 300 |
Опции и примечания
- Доступна сетка 20-100 mesh (перфорация: φ2.5-7.21 отверстий/cm²) или только перфорация (15A-80A: φ1.3-16.2 отверстий/cm², 100A и более: φ1.5-11.2 отверстий/cm²).
- Доступна латунная заглушка (стандартный материал: S15C или FCMB310).
- EN PN16 доступен только для размеров до 100A.
Размеры и вес
| Условный проход | L (SY-40EN) | L (SY-40H) | H₁ | ds | ls | Заглушка | Вес (SY-40EN) | Вес (SY-40H) |
|---|---|---|---|---|---|---|---|---|
| 15A | 130 | 130 (-) | 61 | 22 | 40 | - | 1.4 (2.0) | 1.9 (-) |
| 20A | 150 | 140 (-) | 75 | 27 | 56 | - | 2.0 (3.0) | 2.5 (-) |
| 25A | 160 | 160 (160) | 88 | 34 | 66 | - | 2.7 (4.5) | 4.0 (4.5) |
| 32A | 180 | 175 (180) | 104 | 43 | 76 | - | 3.9 (5.5) | 5.2 (6.0) |
| 40A | 200 | 190 (200) | 115 | 50 | 85 | R 1/2 | 5.4 (8.0) | 6.7 (8.5) |
| 50A | 230 | 233 (230) | 140 | 61 | 107 | R 1/2 | 8.6 (10.5) | 10.2 (11.0) |
| 65A | 290 | 290 (302) | 167 | 73 | 125 | R 1/2 | 13.2 (14.0) | 15.0 (15.0) |
| 80A | 310 | 316 (330) | 190 | 88 | 130 | R 1/2 | 16.9 (18.0) | 19.0 (20.0) |
| 100A | 350 | 360 (370) | 225 | 108 | 180 | R 3/4 | 24.3 (27.0) | 28.0 (30.0) |
| 125A | 400 | 415 (440) | 263 | 136 | 200 | R 3/4 | 40.0 | 42.0 (43.0) |
| 150A | 480 | 495 (520) | 315 | 160 | 250 | R 3/4 | 66.0 | 68.0 (71.0) |
Примечания к размерам
- Значения в скобках — размеры и вес для фланцевого исполнения ASME Class 300.
- Значение в скобках в колонке веса SY-40EN — вес для EN PN25.

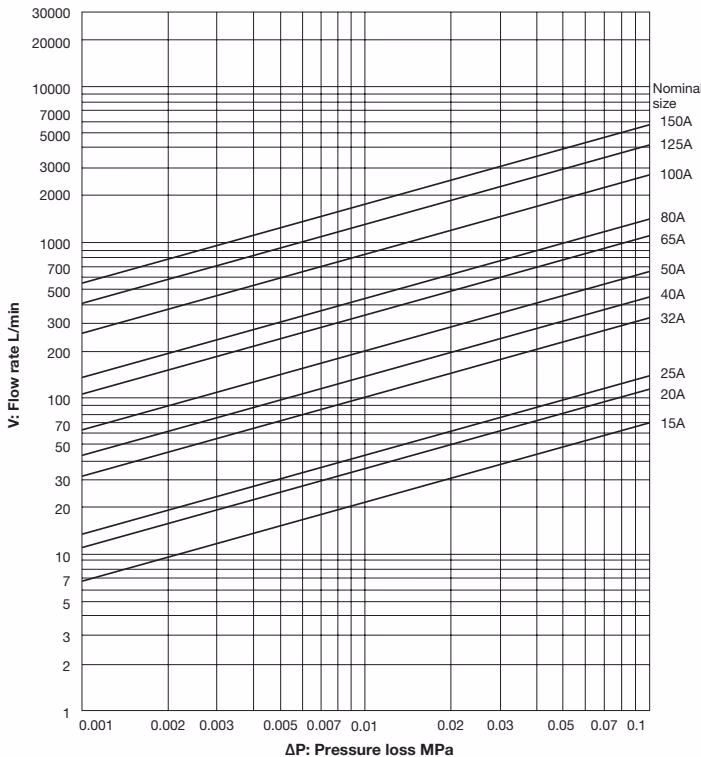

График потери давления (для воды)
- Параметры сетки: перфорация = φ2.5-7.21 отверстий/cm², сетка = 80 mesh.

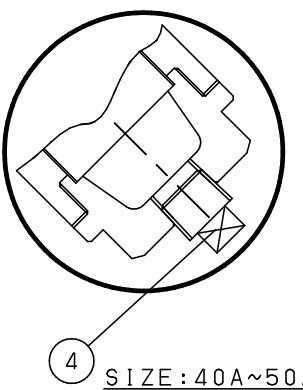

Перечень деталей
| No. | Наименование детали | Материал | Примечания |
|---|---|---|---|
| 1 | Корпус | Ковкий чугун (FCD450) | |
| 2 | Крышка | Ковкий чугун (FCD450) | |
| 3 | Сетка | Нержавеющая сталь (SUS304) | |
| 4 | Заглушка | Углеродистая сталь (S15C) или ковкий чугун (FCMB310) | |
| 5 | Прокладка | Безасбестовая | (15A-50A) |
| 5 | Шпилька | Прокатная сталь (SS400) | (65A-150A) |
| 6 | Прокладка | Безасбестовая | (65A-150A) |
| 7 | Лента | Нержавеющая сталь (SUS304) | Для размера 150A |
| 8 | Опора сетки фильтра | Нержавеющая сталь (SUS304) | Для размеров 100A-150A |
| 8/10 | Табличка | Алюминий (A1050) |
