耀希达凯 (Yoshitake) TS-5V、TS-5S 及 TS-5BP 是专为蒸汽管路高效排除冷凝水而设计的热静力膜盒式疏水阀。该系列采用紧凑轻巧的不锈钢结构，在低于饱和蒸汽温度下运行，确保无蒸汽泄漏。产品无需调节，非常适用于伴热管线、食品设备、医疗设备及洗衣设备。TS-5BP 型号还额外配备了手动排放阀，可显著缩短初始启动时间。

产品特点

• 设计紧凑、轻巧，可水平或垂直安装。
• 在低于饱和蒸汽温度下作动，无蒸汽泄漏。
• 根据饱和蒸汽温度自动作动，无需进行调节。
• 阀体及接液部件采用不锈钢材质，提高了耐腐蚀性。
• TS-5BP 配备排放阀，可缩短初始启动时间。
• 适用于伴热管线、食品设备、医疗设备和洗衣设备。

规格参数

型号	TS-5V	TS-5S	TS-5BP
口径	8A, 10A, 15A, 20A, 25A	8A, 10A, 15A, 20A, 25A	15A, 20A
适用流体	蒸汽, 蒸汽冷凝水	蒸汽, 蒸汽冷凝水	蒸汽, 蒸汽冷凝水
最高使用压力	2.1 MPa	2.1 MPa	1.0 MPa
最大允许背压	0.4 MPa	0.4 MPa	0.4 MPa
作动温度	TS-5□-15: 饱和蒸汽温度-15°C (标准)	TS-5□-15: 饱和蒸汽温度-15°C (标准)	TS-5□-15: 饱和蒸汽温度-15°C (标准)
最高使用温度	220°C	220°C	185°C
材质 (阀体/阀座)	不锈钢	不锈钢	不锈钢
连接方式	JIS Rc, NPT	JIS Rc, NPT	JIS Rc, NPT
流向	水平垂直任意	水平垂直任意	水平垂直任意

温度选项

• 标准产品的规格为饱和蒸汽温度 -15°C。
• 根据使用用途也能提供 -5°C (型号：TS-5-5) 和 -25°C (型号：TS-5-25) 的选项。
• 对于直接使用蒸汽的设备上，蒸汽中不想留有冷凝水时推荐使用饱和蒸汽 -5°C 的选项。
• 此产品也可作为蒸汽用排气阀使用，作为蒸汽用排气阀使用时，为避免出现闪蒸蒸汽，推荐使用饱和蒸汽 -25°C 的选项。

尺寸与材质

口径	d	L (mm)	D (mm)	重量 (kg)
8A	Rc 1/4	55	47	0.55
10A	Rc 3/8	55	47	0.55
15A	Rc 1/2	55	47	0.54
20A	Rc 3/4	60	47	0.54
25A	Rc 1	60	47	0.51

零部件列表

编号	零部件名	材质
1	阀体	不锈钢 (SUS)
2	阀盖	不锈钢 (SUS)
3	阀座	不锈钢 (SUS420J2)
4	膜盒	不锈钢 (SUS)
5	弹簧	不锈钢 (SUS)
6	滤网	不锈钢 (SUS)
7	C型环	不锈钢 (SUS)
8	阀盖垫片	不锈钢 (SUS)
9	阀座垫片	不锈钢 (SUS)
10	铭牌	铝 (A1050)

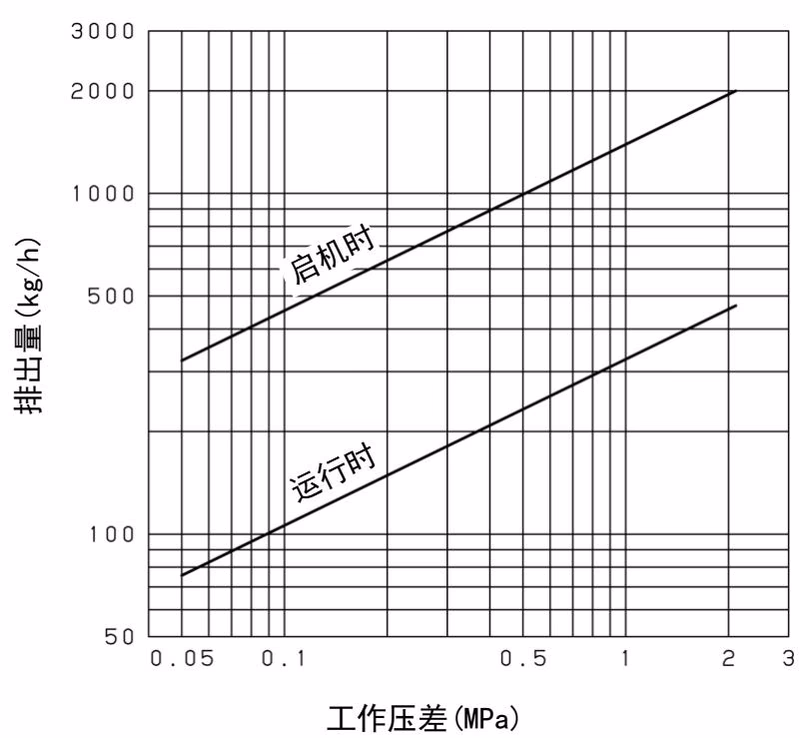

排出量

疏水阀排放冷凝水的能力取决于入口和出口压力（背压）的差（工作压差），所以在选择排放量时一定要考虑到出口压力。疏水阀选型时，要考虑至少 2 倍的安全系数。例如，如果要求排出能力为 50 kg/h，则应选择至少有 100 kg/h（最大排放）能力的疏水阀。

WARNING

请在出口压力 0.4 MPa 以下使用。在常温下施加高压可能会损坏膜盒并损害产品的功能。

作动说明

1. 开始通气

开始启动时阀瓣与阀座间有空隙，疏水阀处于打开状态。流入疏水阀的冷凝水和空气被排出。

2. 阀门关闭

蒸汽流入疏水阀内后，蒸汽的温度使膜盒的内压上升，膜片位置下降。阀瓣和阀座间没有空隙，疏水阀变为关闭状态。

3. 阀门打开

蒸汽温度下降变为冷凝水后，膜盒的内压下降，膜片位置上升。疏水阀打开，冷凝水被排出。然后，根据蒸汽和冷凝水的流入量重复关闭和打开作动。

4. TS-5BP 排放功能

TS-5BP 可以将手柄向开放方向（逆时针）转动，打开排放阀，快速排放初始冷凝水和空气。排出冷凝水后，按关闭方向（顺时针）转动手柄直到截止后，关闭排放阀。

设置与配管

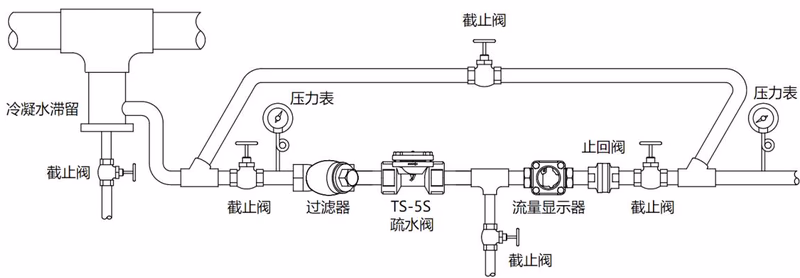

疏水阀的配管例

配管要领：

• 安装旁通管时，请在疏水阀的出口侧安装截止阀。
• 在控制阀附近使用时，请务必安装在控制阀的入口侧。
• 用于排出蒸汽主管的冷凝水时，请务必从管道底部取管（设置集水槽）。
• 请将疏水阀安装在产生冷凝水设备的最下端。
• 排出从各装置产生的冷凝水时，请个别安装疏水阀。
• 集水管的管径应大于疏水阀排放管的总截面积。并且应安装止回阀以防止倒流。
• 冷凝水回收时，疏水阀的排出管请从集水管的上方接管。
• 疏水阀排出管的前端部分应高出水面，以防停机时脏水逆流倒吸。

设置时的注意事项

DANGER

冷凝水排放至大气压时，请考虑二次侧配管至安全的场所做排放蒸汽、冷凝水。请注意排放蒸汽、冷凝水时有喷出之危险性。

WARNING

• 设置产品前，请充分洗净管道内部，去除杂质、水锈。
• 产品安装于管道时，请确认流体的流向以及产品的出入口方向后，正确安装。
• 在产品配管时，请勿给产品施加过度的负荷、扭曲或振动。
• TS-5S 和 TS-5BP 的安装姿势为水平、垂直任意，但是请保持阀盖朝上方 0 到 90 度向上安装。
• 请确保管道有支撑以及固定。
• 安装产品时，请为滤网清扫等的维护、点检、修理留出足够的空间。
• 疏水阀的一次侧请安装截止阀与过滤器（推荐 80 目数）。
• 请勿施加水锤等冲击。此外，请避免在产品前后使用紧急开关阀。
• 进行气密试验、耐压试验时，请在压力 0.4 MPa 以下进行。

维护与点检

日常点检与定期点检

日常点检（1次/日）：

点检项目	点检标准
冷凝水的排出情况	冷凝水顺利排出。
有无外部泄漏	冷凝水或蒸汽无外部泄漏。

定期点检（1次/年，针对 TS-5S、TS-5BP）：

点检项目	点检标准
膜盒以及阀座的密封面	密封面无划痕或磨损，无异物咬合。
膜盒的形状	膜盒无变形、破损。
滤网的污垢	滤网没有堵塞。

（注：TS-5V 不可拆解。）

故障与对策

故障情况	故障原因	对策以及处理
不排冷凝水、空气	滤网堵塞。	请从配管上拆解做清理。
	膜盒变形、破损。	请交换零部件。
	由于冻结、水锤等异常压力的上升，导致膜盒破损。	请交换零部件。请在使用压力范围内使用。
	发生蒸汽气锁现象。	请检查配管系统。
冷凝水或空气不断喷出	膜盒、阀座有异物咬合。水垢堆积。	请关闭入口侧截止阀，等压力与温度下降后进行通气排放。如泄漏未停，请拆卸清扫。
	膜盒、阀座划痕、磨损、变形。	请交换零部件。
	疏水阀的流量不足。	请交换流量合适的疏水阀。
	排放阀泄漏 (TS-5BP)。	按关闭方向转动手轮关闭排放阀。如泄漏未停，请更换新品。
外部泄漏	阀体、阀盖扭曲 (TS-5V)。	请重新转紧，如仍有持续泄漏情况，请更换新品。
	螺栓扭曲 (TS-5S、TS-5BP)。	请交换新的阀盖垫片。参照紧固扭矩重新紧固。
	由于冻结或水锤等异常升压导致的泄漏。	请交换新的疏水阀。在使用压力范围内使用。

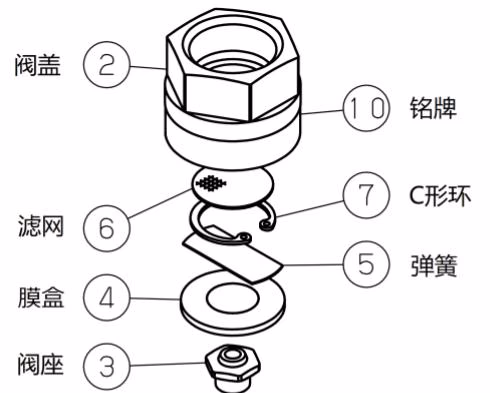

拆解图

（关于 TS-5S 和 TS-5BP 的详细拆解与组装扭矩，请参考使用说明书。）
