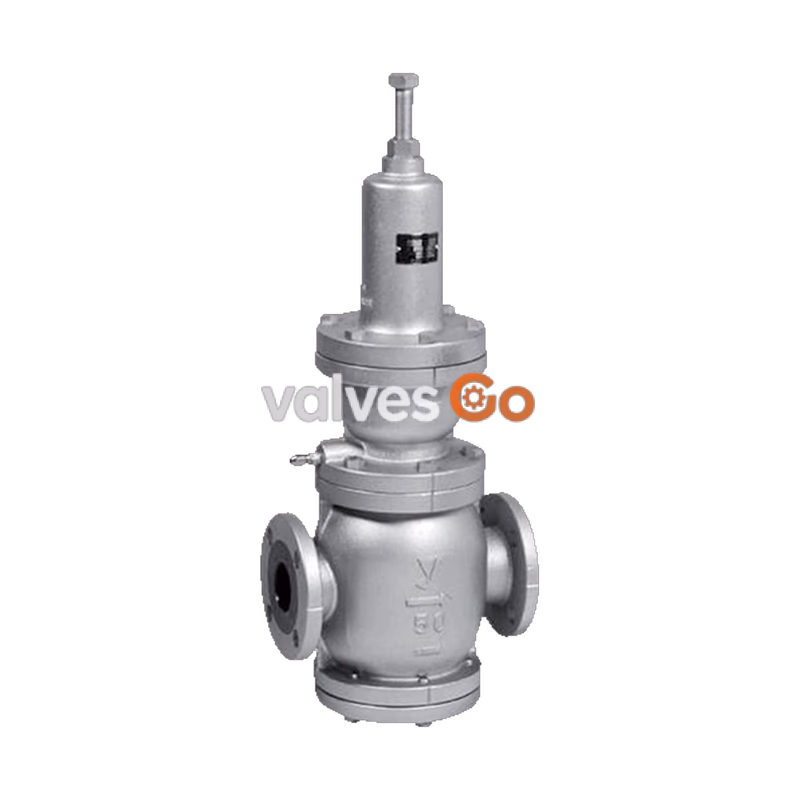

Ёситакэ (Yoshitake) GD-47R — это регулятор первичного давления (клапан поддержания давления), предназначенный для работы с паром. Клапан оснащен корпусом из высокопрочного чугуна (FCD450) и сильфоном из нержавеющей стали, что обеспечивает надежное регулирование давления с использованием внешней импульсной линии в тяжелых условиях эксплуатации с широким диапазоном расхода. Данная модель широко применяется в котлах-утилизаторах, системах кондиционирования и на различных заводских установках.

Особенности

• Подходит для тяжелых условий эксплуатации в широком диапазоне расхода.
• Широкая область применения: котлы-утилизаторы, оборудование для кондиционирования воздуха и заводские установки.

Технические характеристики

Рабочая среда	Пар
Номинальный диаметр	50A
Диапазон регулирования давления	0.2-0.9 МПа
Минимальный перепад давления	0.05 МПа
Рабочая температура	220°C и ниже
Протечка седла клапана	Не более 0.5% от номинального расхода
Метод измерения первичного давления	Внешняя импульсная линия
Значение Cv	36
Соединение	Фланцевое JIS 10K FF

Материалы

Деталь	Материал
Корпус	Высокопрочный чугун (FCD450)
Клапан	Нержавеющая сталь
Седло клапана	Нержавеющая сталь
Сильфон	Нержавеющая сталь

Комплектация

Внешняя импульсная трубка (φ8-2 м) и внешний фитинг (φ8-R 1/4) входят в комплект поставки.

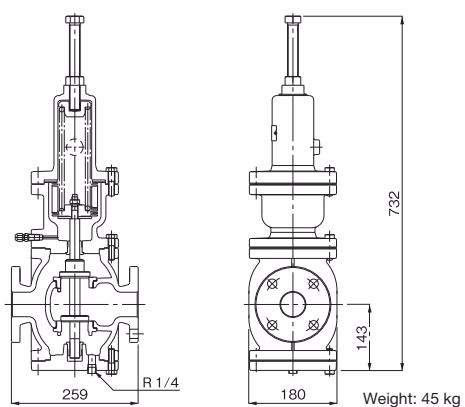

Размеры (мм) и масса (кг)

Масса: 45 кг

График расходных характеристик

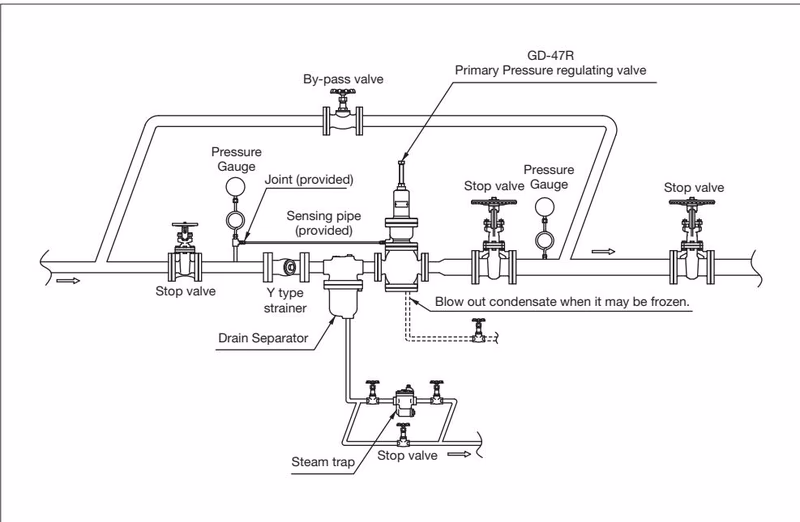

Пример обвязки

Способ подключения импульсной трубки

Подсоедините прилагаемую импульсную трубку (φ8-2 м) и фитинг (φ8-R 1/4), как показано на иллюстрации выше.

1. Намотайте уплотнительную ленту на фитинг и вставьте его со стороны измерения давления.
2. Полностью вставьте импульсную трубку в клапан и фитинг со стороны измерения давления. Затяните накидную гайку до тех пор, пока ее нельзя будет повернуть вручную, а затем поверните гайку примерно на один с четвертью оборота с помощью инструмента.
3. Импульсная трубка должна быть подключена как можно ровнее, и ее следует обрезать, если она слишком длинная.

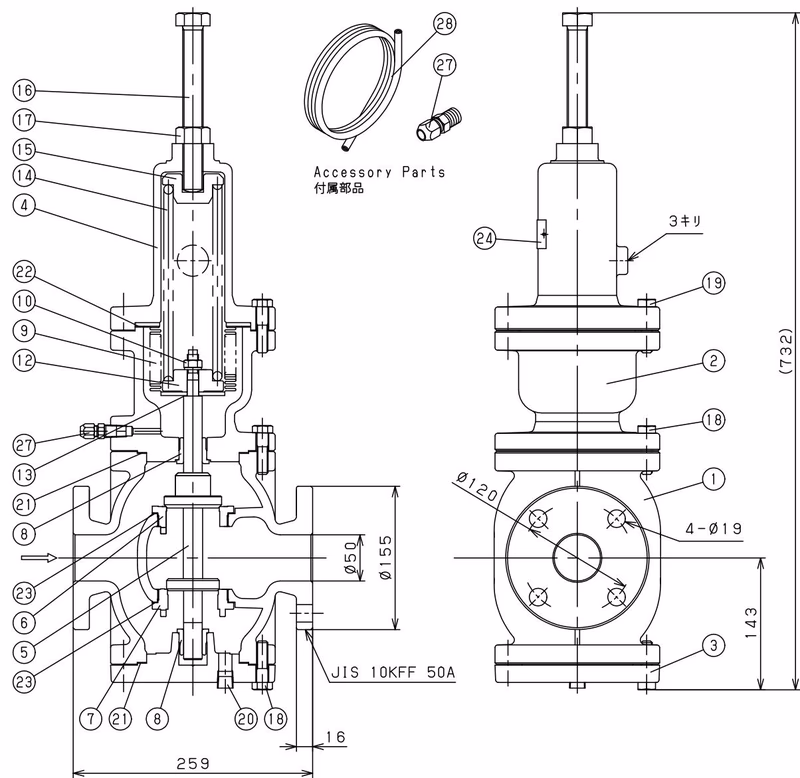

Сборочный чертеж и перечень деталей

№	Название детали	Материал	Стандарт	Кол-во
28	Внешняя трубка	Медь	C1220T	1
27	Внешний фитинг	Латунь	C3604	2
24	Шильдик	Нержавеющая сталь	SUS304	1
23	Прокладка	Медь	C1100P	2
22	Прокладка	Безасбестовая	Non-Asbestos	1
21	Прокладка	Безасбестовая	Non-Asbestos	2
20	Пробка	Сталь	Steel	1
19	Болт	Углеродистая сталь	SCM435	6
18	Болт	Углеродистая сталь	SCM435	12
17	Стопорная гайка	Сталь	Steel	1
16	Регулировочный винт	Сталь	Steel	1
15	Верхняя тарелка пружины	Прокатная сталь	SS400	1
14	Пружина	Легированная сталь	SWOSC	1
13	Прокладка	Медь	C1100P	1
12	Нижняя тарелка пружины	Прокатная сталь	SS400	1
10	Гайка	Нержавеющая сталь	SUS	1
9	Сильфон	Нержавеющая сталь	SUS316L	1
8	Направляющая	Нержавеющая сталь	SUS403	2
7	Нижнее седло клапана	Нержавеющая сталь	SUS420J2	1
6	Верхнее седло клапана	Нержавеющая сталь	SUS420J2	1
5	Клапан	Нержавеющая сталь	SUS420J2	1
