常闭型
耀希达凯（Yoshitake）GD-47R 是一款专为蒸汽系统设计的一次压力调节阀。该直动式/先导式调节阀采用球墨铸铁（FCD450）阀体和不锈钢波纹管，通过外部检测方式实现精确的差压调节及背压维持。结构坚固，能够应对负荷变化较大的工况，被广泛应用于排热锅炉、空调设备以及各种工厂设施中。
特点
- 适用于负荷变化较大的用途。
- 被广泛使用于排热锅炉，空调设备，以及其他工厂设备。
规格
| 适用流体 | 蒸汽 |
|---|---|
| 公称直径 | 50A |
| 压力调节范围 | 0.2-0.9 MPa |
| 最小差压 | 0.05 MPa |
| 流体温度 | 220°C或以下 |
| 阀座泄漏量 | 额定流量的0.5%以下 |
| 入口侧压力检测方法 | 外部检测方式 |
| Cv值 | 36 |
| 连接方式 | JIS 10K FF法兰盘型 |
材质
| 部件 | 材质 |
|---|---|
| 阀体 | 球墨铸铁(FCD450) |
| 阀瓣 | 不锈钢 |
| 阀座 | 不锈钢 |
| 波纹管 | 不锈钢 |
附件说明
产品同箱附有一个外部导管（φ8-2 m）和一个外部接头（φ8-R 1/4）。
尺寸（mm）和重量（kg）
重量：45 kg
流量特性图表

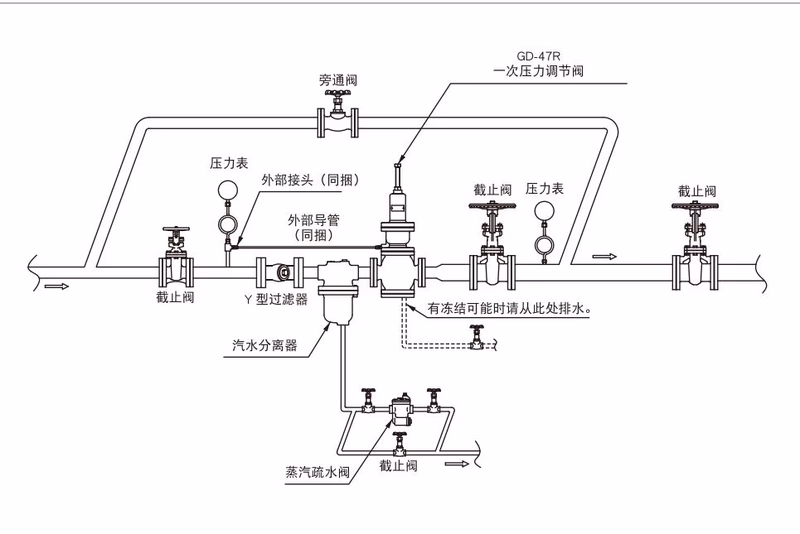

管道连接示例
检出管的连接方法
请按上述管道连接示例安装同捆的外部导管（φ8 - 2m）和外部接头（φ8 - R1/4）。
- 外部接头用密封胶带缠好后并拧入压力检出一侧。
- 将外部导管拧入产品本体和压力检出一侧，用手将螺丝旋紧直无法再旋转的程度，再用工具将其再旋紧1-1/4圈左右。
- 尽可能保持外部导管成直线状，如果过长请裁剪后使用。
剖面图及零部件列表
| 序号 | 零件名称 | 材质 | 标准 | 数量 |
|---|---|---|---|---|
| 28 | 外部导管 (Pipe) | 铜 | C1220T | 1 |
| 27 | 外部接头 (Joint) | 黄铜 | C3604 | 2 |
| 24 | 铭牌 (Name Plate) | 不锈钢 | SUS304 | 1 |
| 23 | 垫片 (Gasket) | 铜 | C1100P | 2 |
| 22 | 垫片 (Gasket) | 非石棉 | Non-Asbestos | 1 |
| 21 | 垫片 (Gasket) | 非石棉 | Non-Asbestos | 2 |
| 20 | 堵头 (Plug) | 钢 | Steel | 1 |
| 19 | 六角螺栓 (Bolt) | 碳钢 | SCM435 | 6 |
| 18 | 六角螺栓 (Bolt) | 碳钢 | SCM435 | 12 |
| 17 | 锁紧螺母 (Lock Nut) | 钢 | Steel | 1 |
| 16 | 调节螺钉 (Adjusting Screw) | 钢 | Steel | 1 |
| 15 | 上部弹簧座 (Top Spring Plate) | 轧制钢 | SS400 | 1 |
| 14 | 调节弹簧 (Spring) | 合金钢 | SWOSC | 1 |
| 13 | 垫片 (Gasket) | 铜 | C1100P | 1 |
| 12 | 下部弹簧座 (Bottom Spring Plate) | 轧制钢 | SS400 | 1 |
| 10 | U型螺母 (U Nut) | 不锈钢 | SUS | 1 |
| 9 | 波纹管 (Bellows) | 不锈钢 | SUS316L | 1 |
| 8 | 导向件 (Guide) | 不锈钢 | SUS403 | 2 |
| 7 | 下部阀座 (Bottom Valve Seat) | 不锈钢 | SUS420J2 | 1 |
| 6 | 上部阀座 (Top Valve Seat) | 不锈钢 | SUS420J2 | 1 |
| 5 | 阀体 (Valve) | 不锈钢 | SUS420J2 | 1 |
注意
当图纸包含受法律保护的机密信息时，禁止使用该图纸制作原型、量产产品，以及向第三方披露内容或信息。
